저소음 키보드 스위치 교체 및 윤활

키보드 스위치를 교체하자 !!

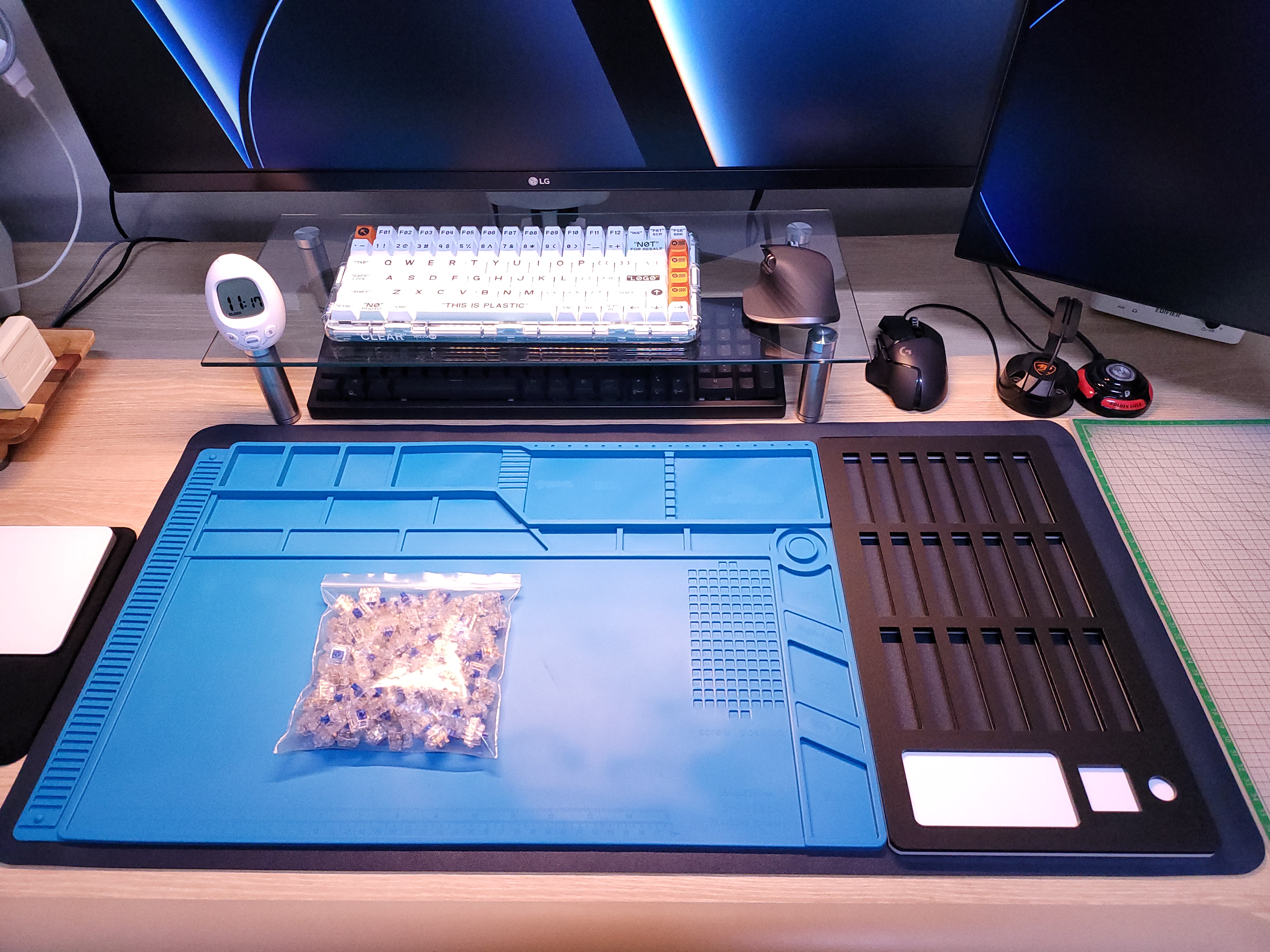

책상 위에 키보드 교체 세팅을 하였다.

이제 하나씩 찬찬히 해보자~!



음! 물건이 도착했다

알리익스프레스에서 저렴하게 구입한 판때기를 써보자

---





https://s.click.aliexpress.com/e/_DduXVOb

0.99US $ 92% OFF|Silicone Soldering Pad Desk Platform Mat for Welding Station Iron Phone PC Repair Magnetic Heat Insulation No



국내에서 구매하면 많이 비싼데

알리익스프레스를 통하면 저렴하게 구입할 수 있다.

---

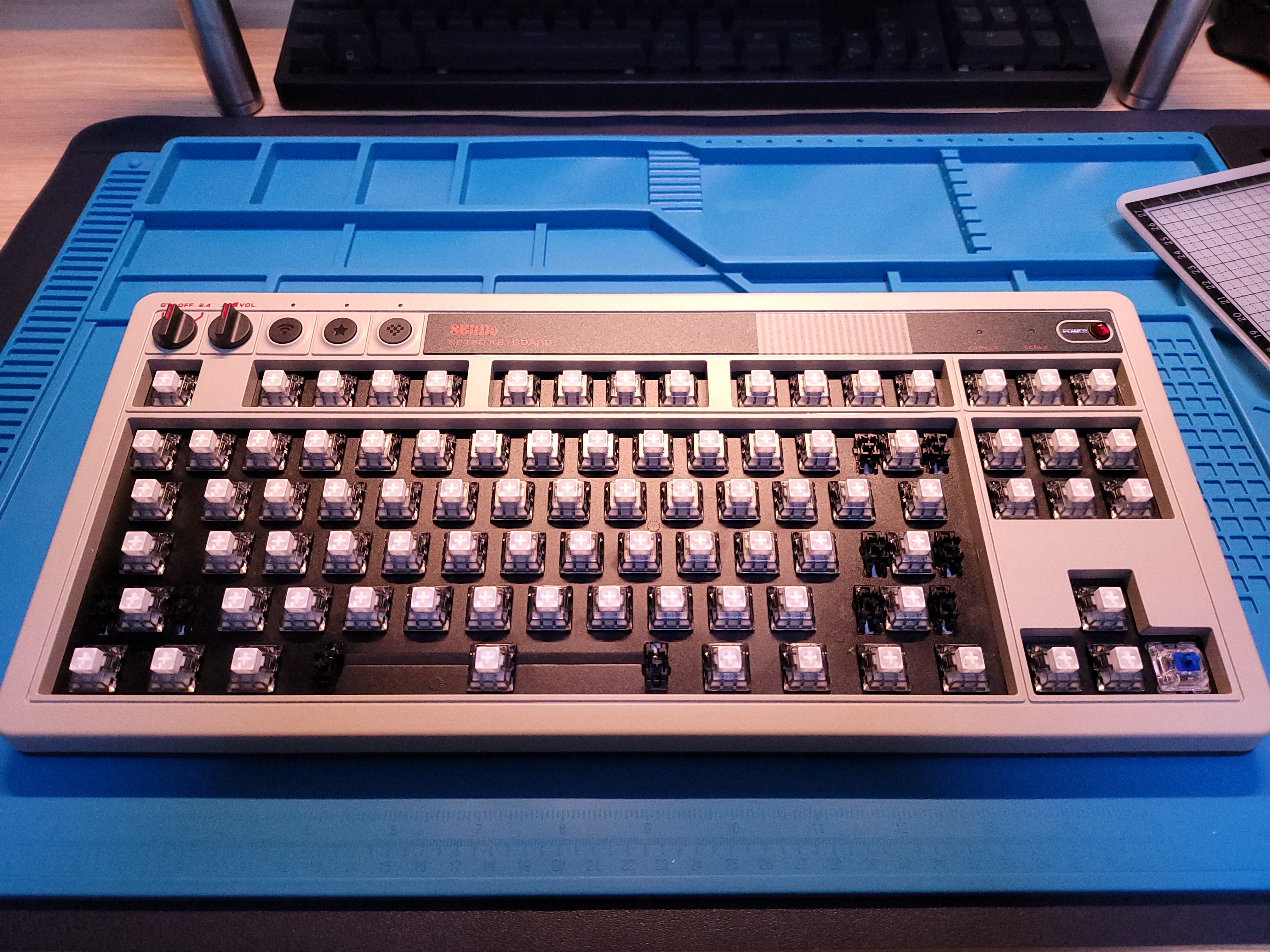

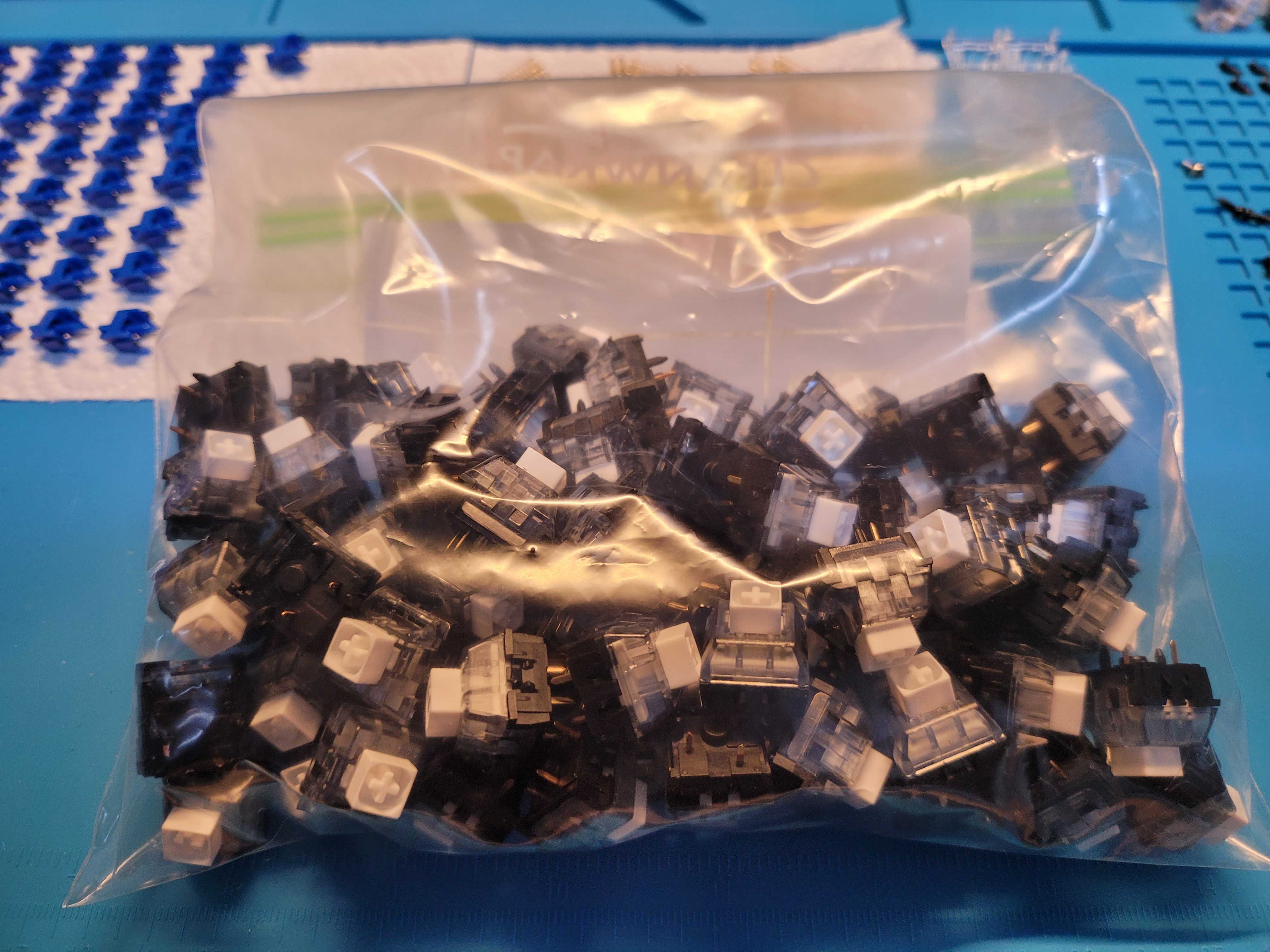

카일박스 백축

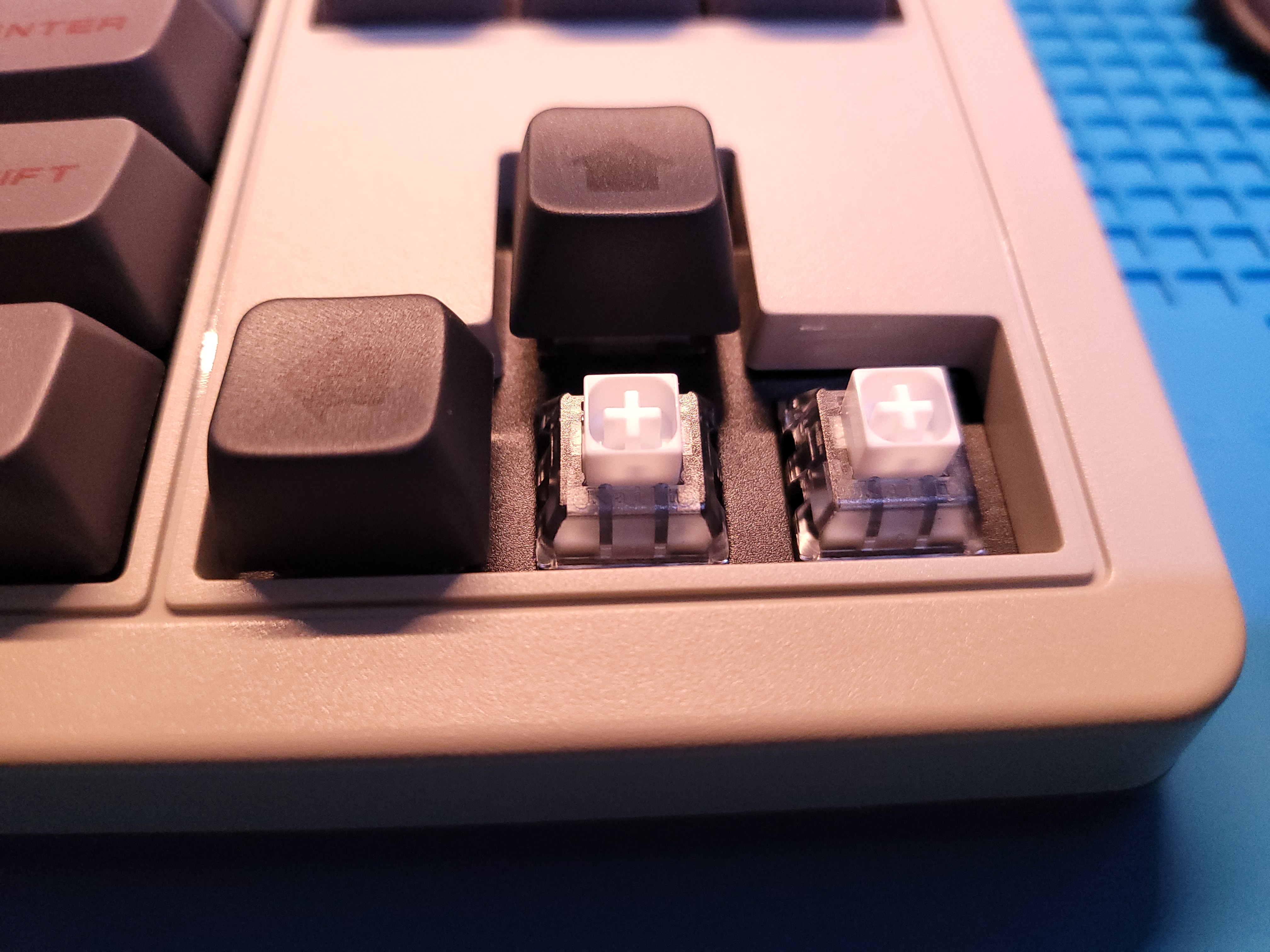

이 키보드는 핫스왑을 지원하므로

쉽게 축을 바꾸어 사용 할 수 있다.



옆에 하우징 간격이 좁아서 스위치를 분리하기 힘들었다 😅

통울림을 잡기 위해서 다 분해해야하니... 그때 다 분해 하도록 하자.

---

흠?! 들어볼까?

손맛 좋은 느낌과 찰칵하는 소리가 울려퍼진다.

이대로 사무실에 들고가면 큰일난다.



필자는 카일 박스 갈축을 정말 좋아하는데

백축도 나름 맛이 있다.

---

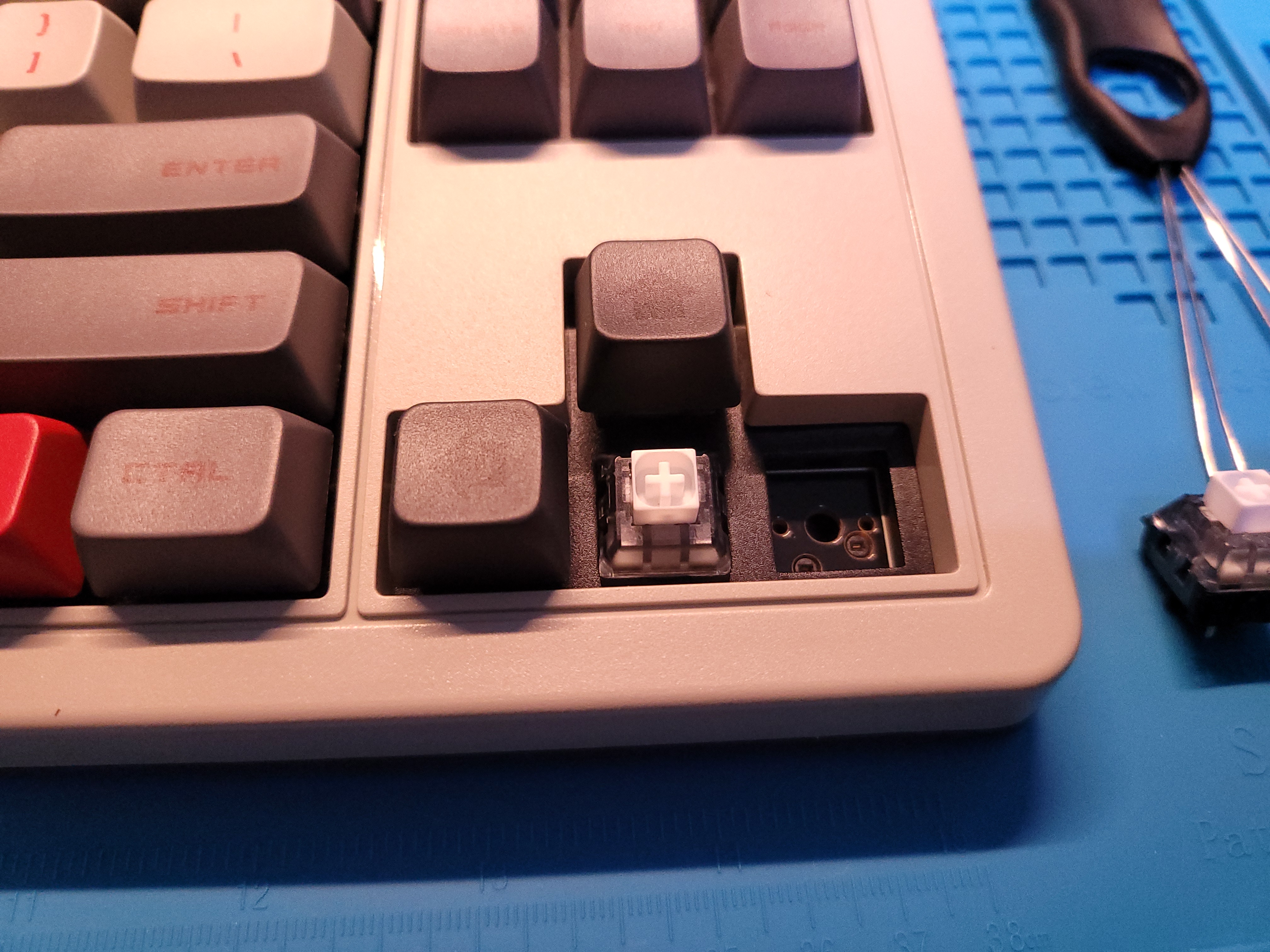

한개만 듀록 돌핀으로 바꾸어 들어보자!



이야.. 정말 조용하고 맛있다.

키가 눌리는 소리가 들리지 않는다.

---

하지만 키캡이 출동하면 어떨까?

키! 캐! 앱!



상세 페이지에 공장윤활이 되어있다고 적혀있었다.

민감하지 않다면 그냥 사용해도 무방할 정도로 괜찮았다.



플라스틱이 사각 거리는 소리를 듣다보니

오일로 윤활이 되어 있겠구나 싶었다.

---

뜯어보자!

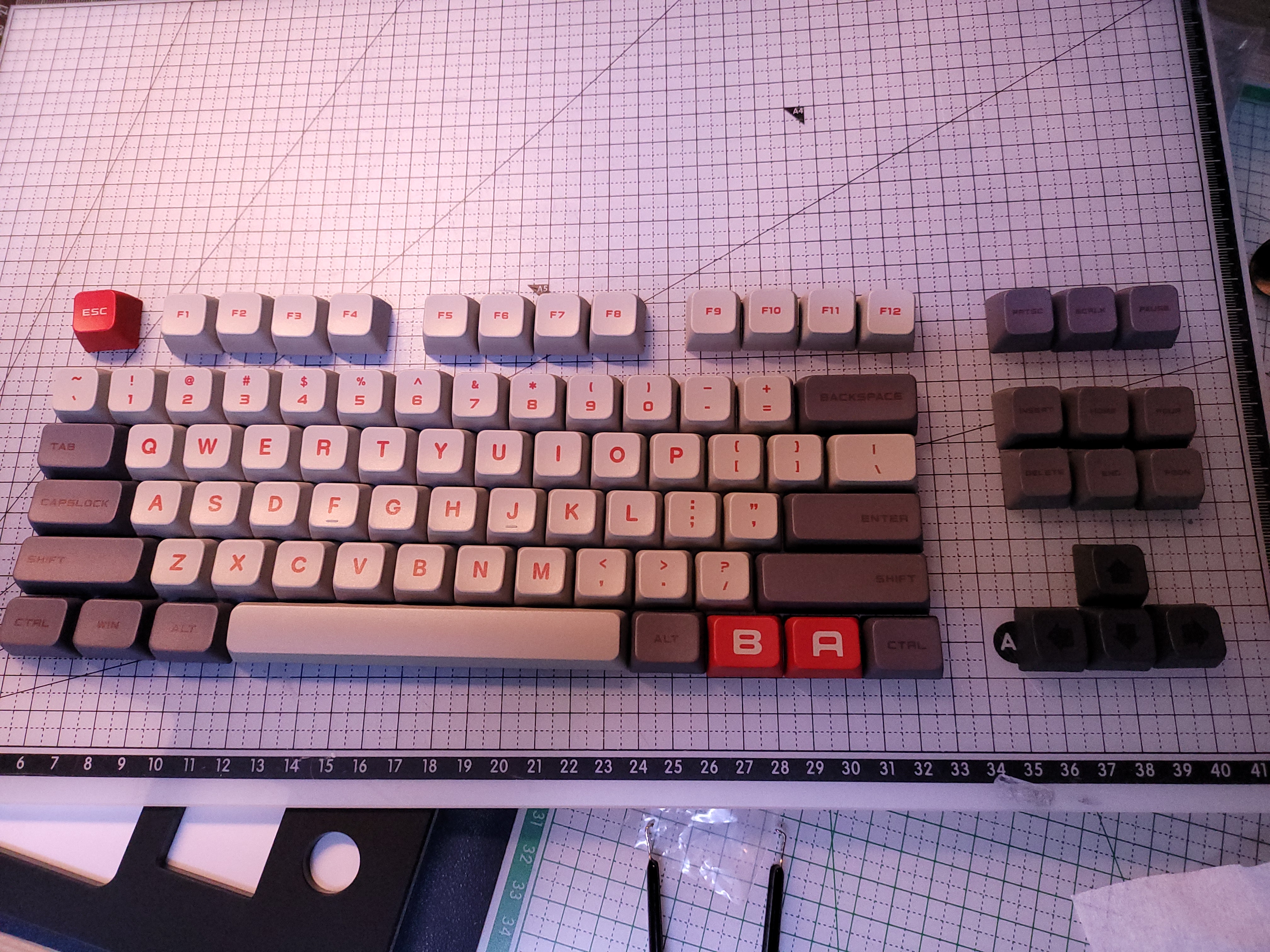

우선 키캡을 다 분리한다.

그냥 막 뽑아내면 찾아내기 번거로우니

처음부터 잘 정리하도록 하자.



크... 키캡 품질이 상당하다

부드러우며 프린팅도 훌륭하게 잘 되어있다.

---

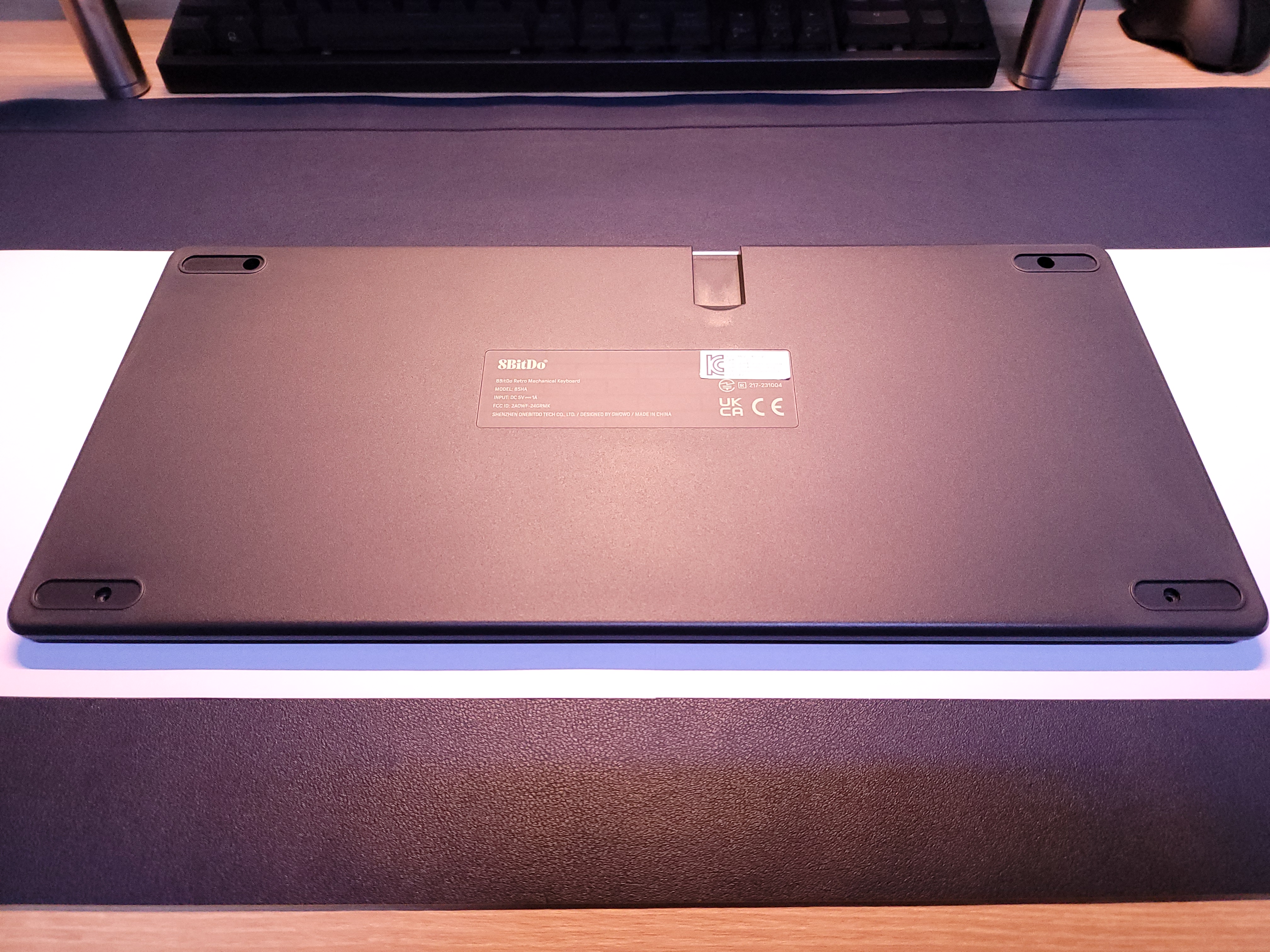

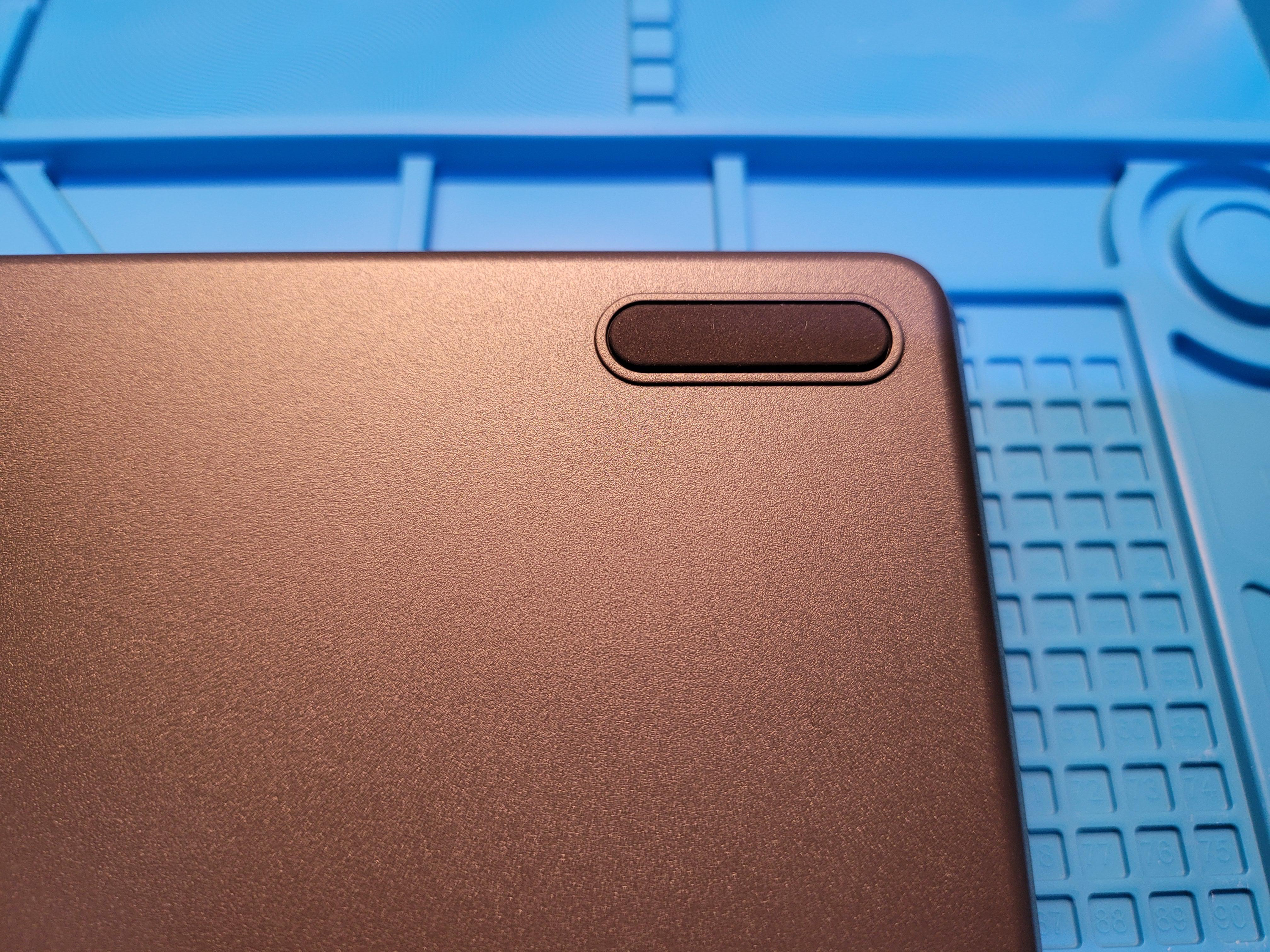

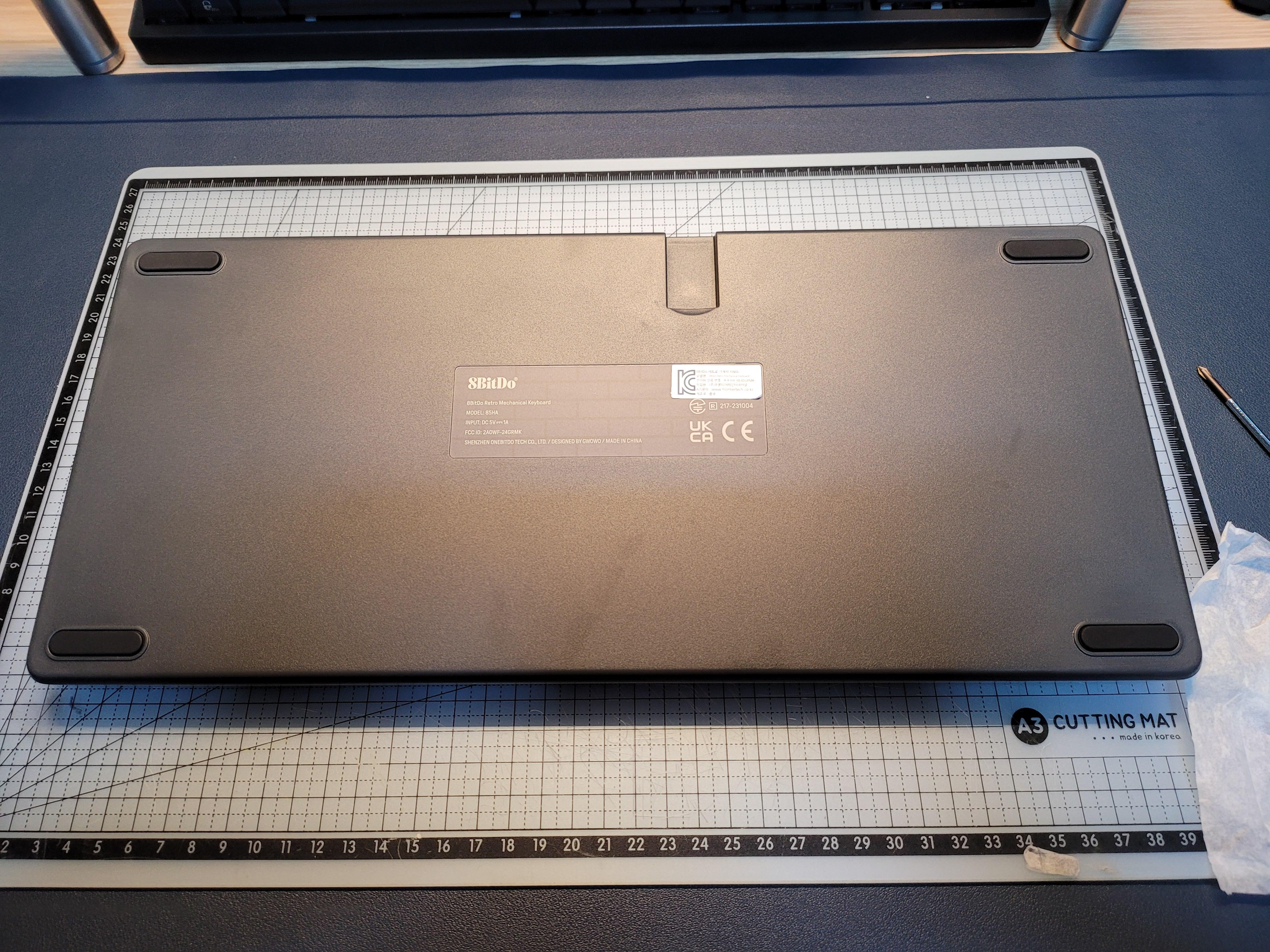

나사가 어디있지?



부끄럼이 많은 친구이다.

아마 이 고무를 벗겨내야 나사가 까꿍! 하고 나올 듯하다.

따로 교환할 수 있는 고무 스티커가 없기에 깔끔하게 뜯어내고 재사용하자.

---

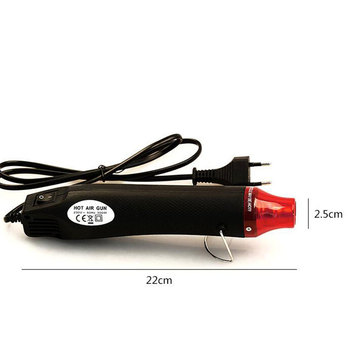

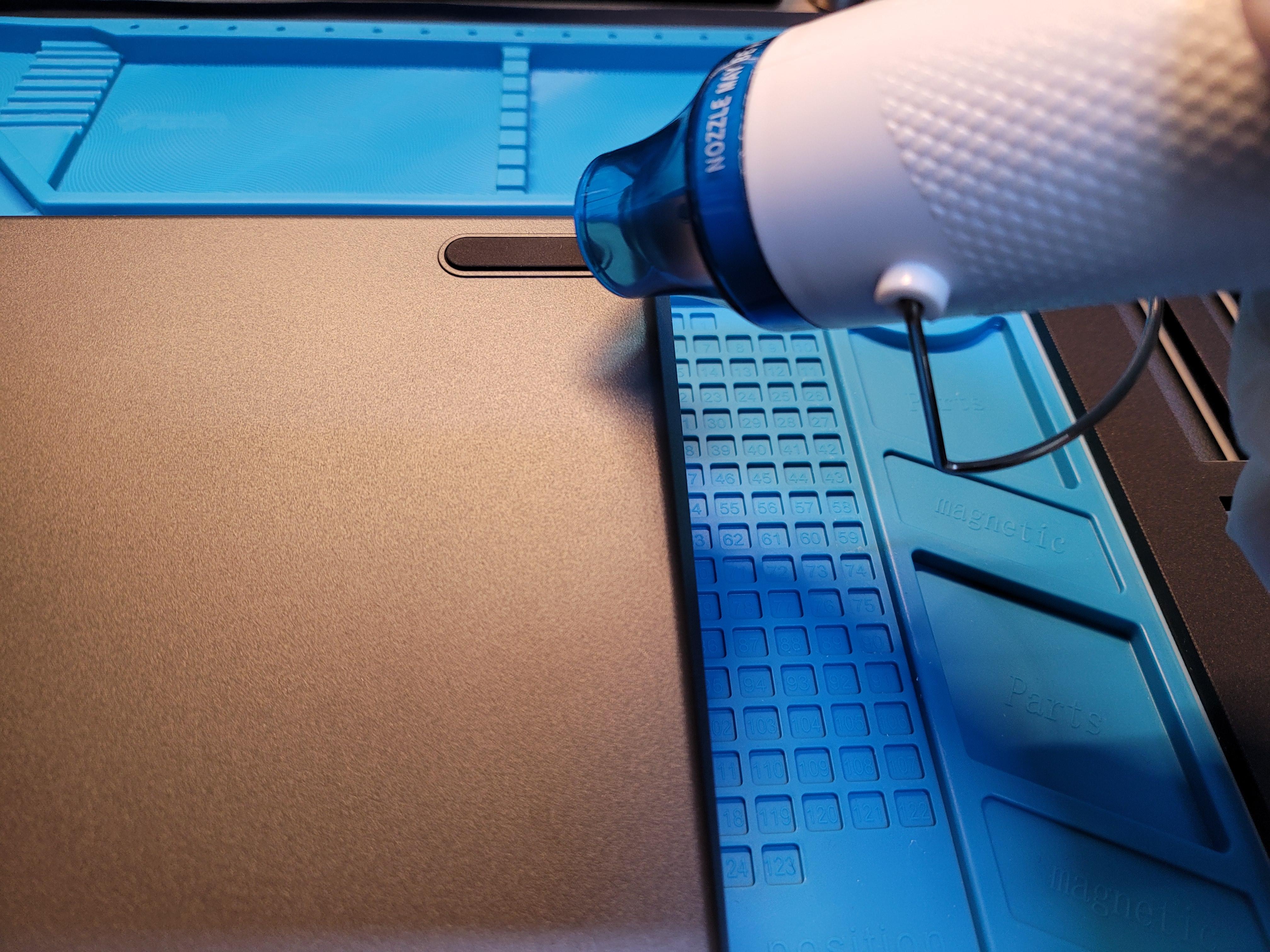

열풍기 등장~!!

그냥 드라이기를 사용해도 좋지만

바람이 퍼져나가기에 이런 공예용 열풍기가 요긴하게 쓰인다.



어떤 성분이 있을지 모르는 스티커 제거제를 사용하는 것보다 안전하다.



알리익스프레스 천원마트에서 구입하면 더욱 저렴하게 구입가능하다~!! 강추~!!

---



https://s.click.aliexpress.com/e/_DChmTwF

6.72US $ |New Diy Hot Air Gun Power Phone Repair Tool Hair Dryer Soldering Supporting Seat Shrink Plastic Air Heat Gun Hot Gun S

---

기깔난다



깔끔하게 제거 되었고 잘 보관해두었다가 다시 사용해야한다.

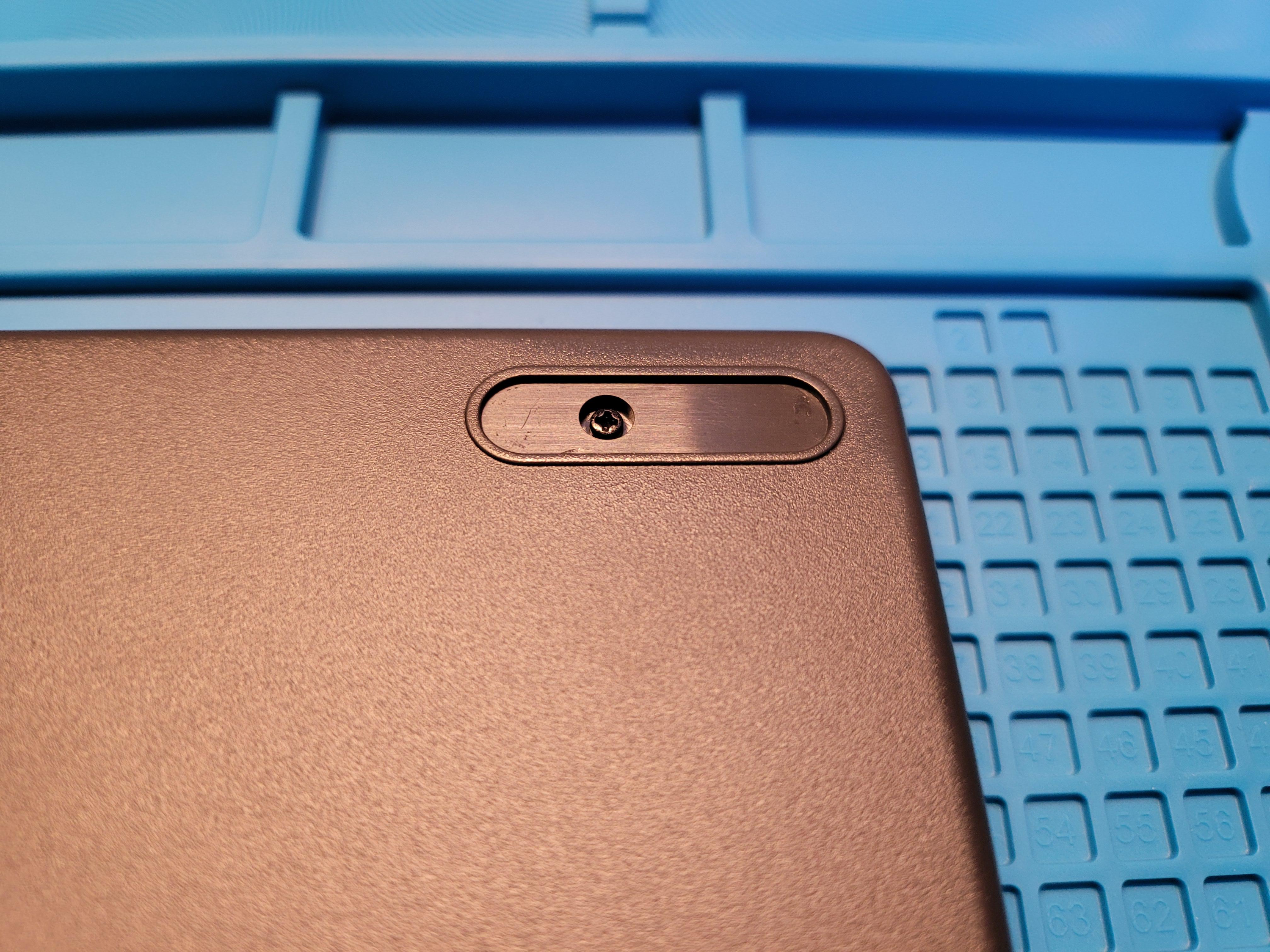

그런데! 4개의 고무자리중 나사 한 개가 조립되어 있지 않았다.



이럴수가.. 너무 찝찝하다.

아버지께 부탁을 하여 나사를 구해보자.



---

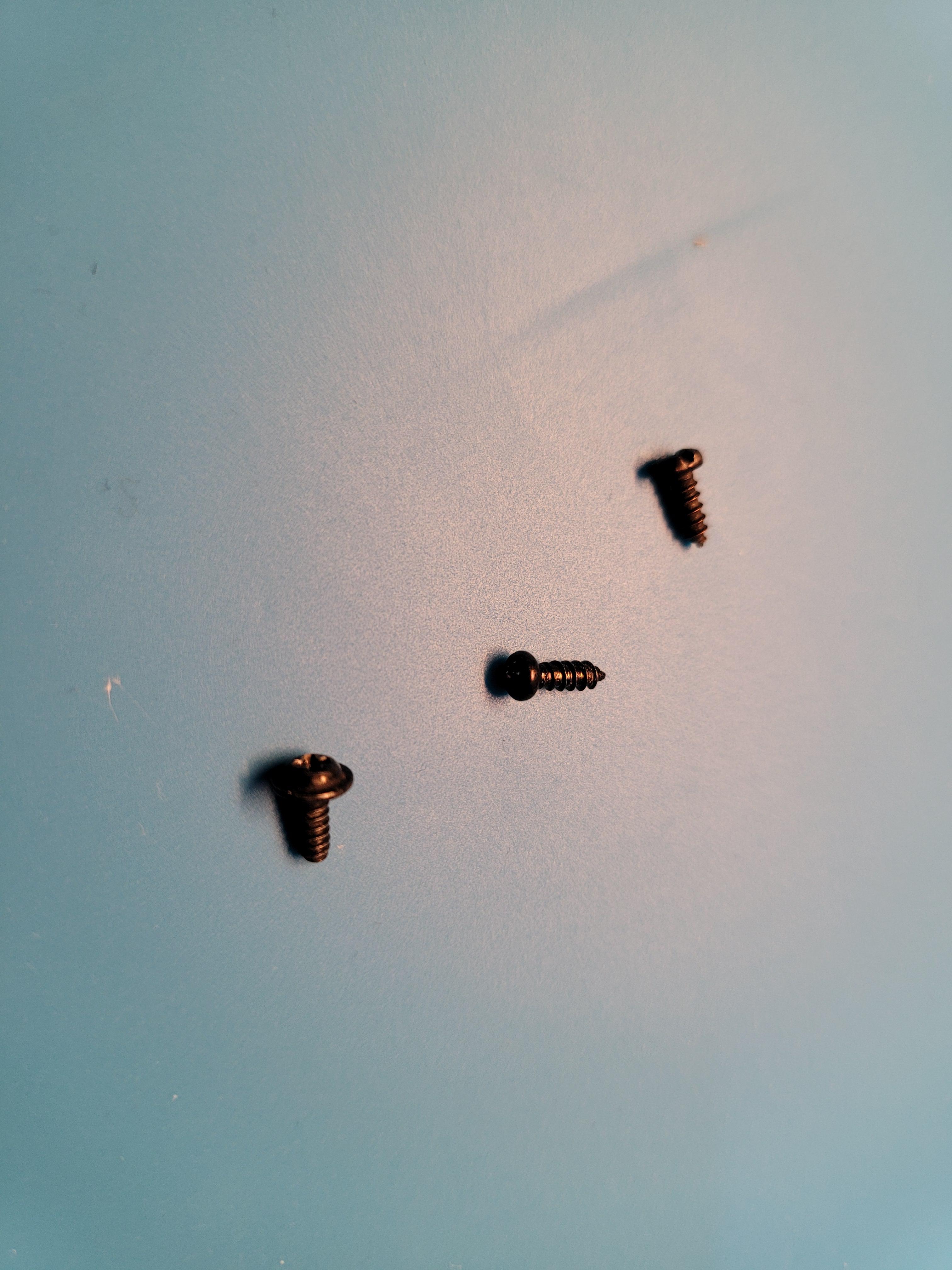

그렇게 등장한 삼총사

달타냥은 어디에??



아버지께 부탁을 하여 총 3개의 나사 후보를 받아왔다

그중 접시 머리 볼트가 매우 인상적인데 이를 잘 활용해보자.

---

단단히 고정되어 있는 키보드

하우징이 엄청 단단하게 고정되어있다.

이를 분리하기 위해서는 기타피크 여러개가 필요하다



https://yy-tech.tistory.com/310

아이픽스잇 프로테크툴킷 iFixit Pro Tech Toolkit



필자는 아이픽스잇 프로테크툴킷을 사용중이기에 이것을 사용하기로 한다.

근데 조금 아깝기 시작해서... 그 힘을 쓰기로 한다.

---

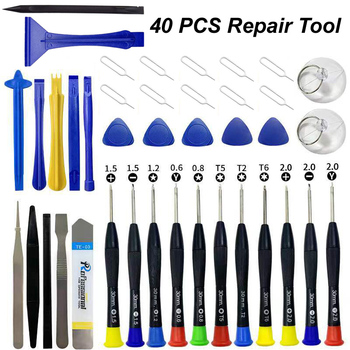

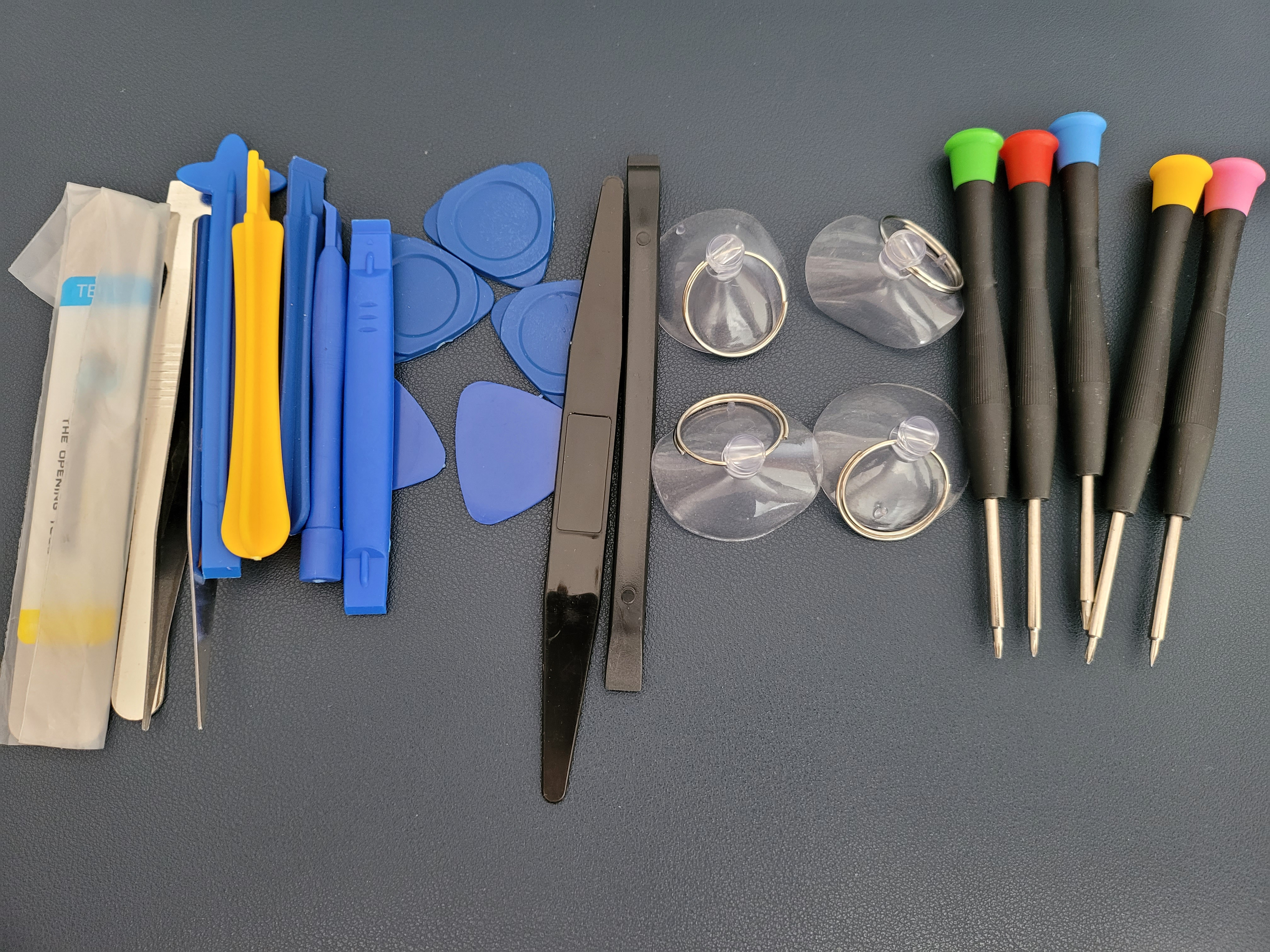

짜짠~ 수리 도구 세트



어떻게 이 가격에 이정도 구성을 하는지 모르겠다.

정말 다주나 싶었는데 다준다 😆

---





https://s.click.aliexpress.com/e/_DBKLTQx

4.92US $ 64% OFF|Mobile Phone Disassembly Repair Tool Kit | Pry Spudger Screwdrivers Tool Kit - Repair Tool Sets - Aliexpress

---

간장게장 딱지를 열듯이 🤤

게장은 세게 열어도 호록하면 되지만

키보드는 너무 세게 열면 선이 다 끊어지니 신경을 쓰도록 하자

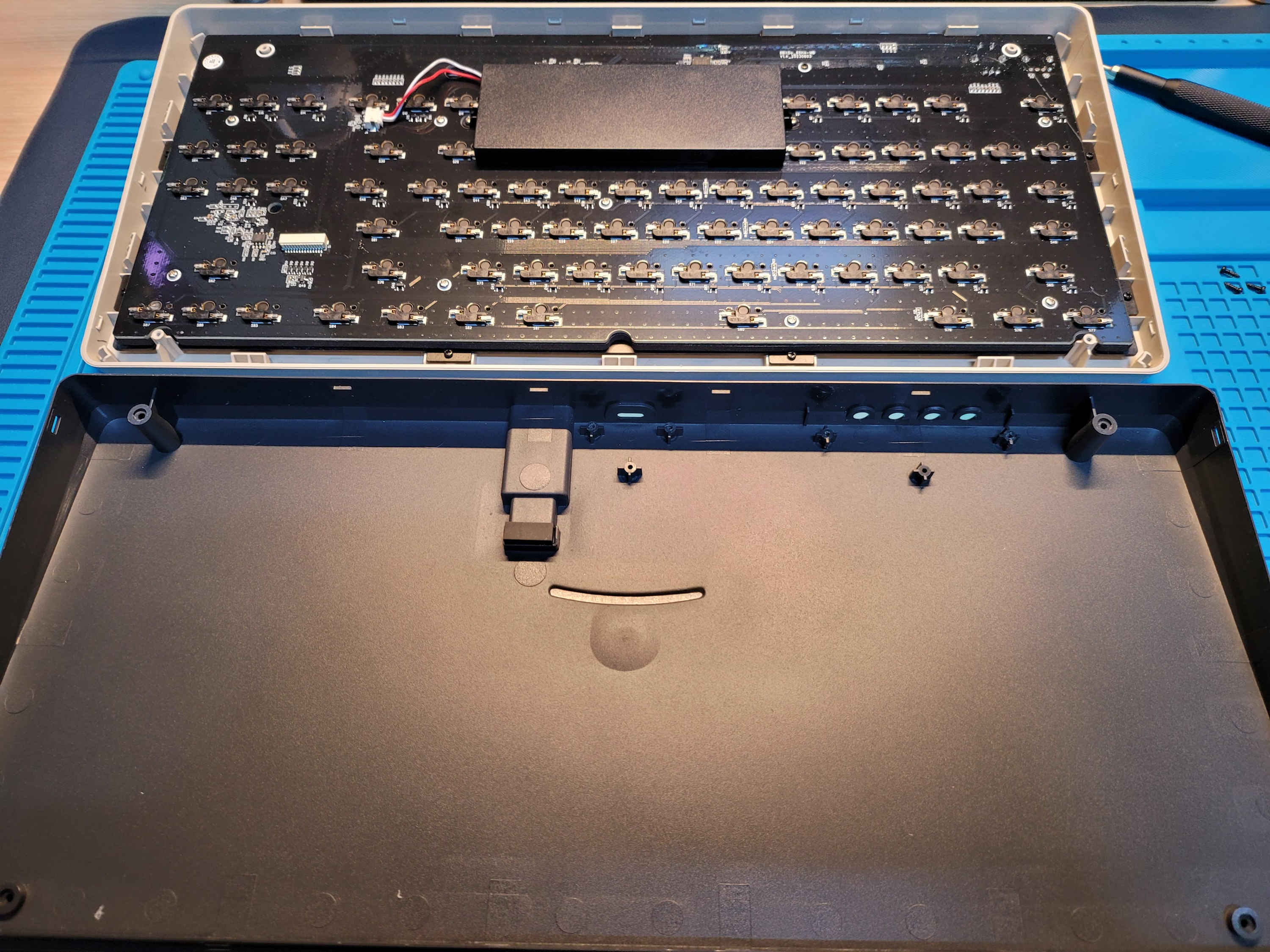

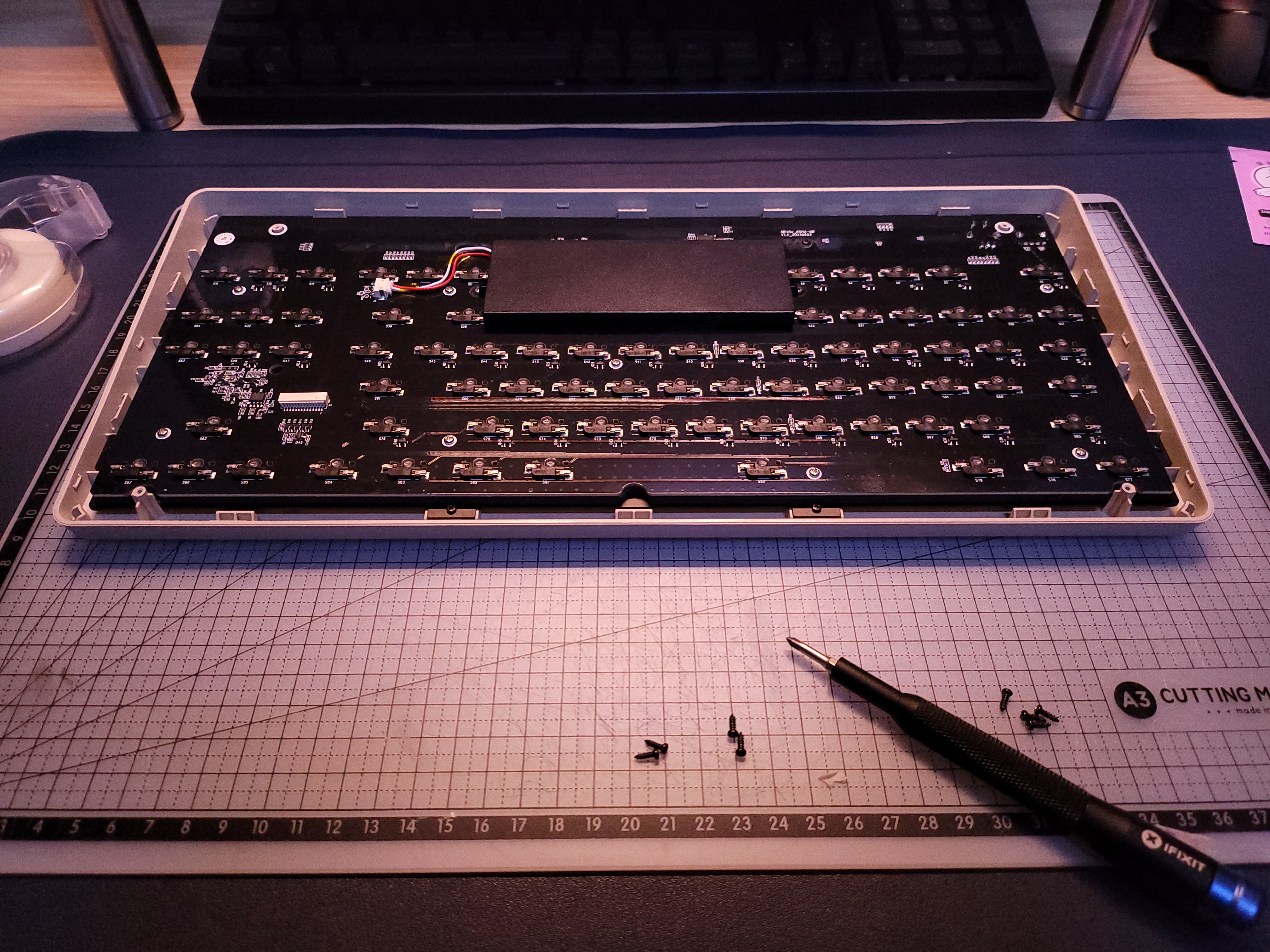

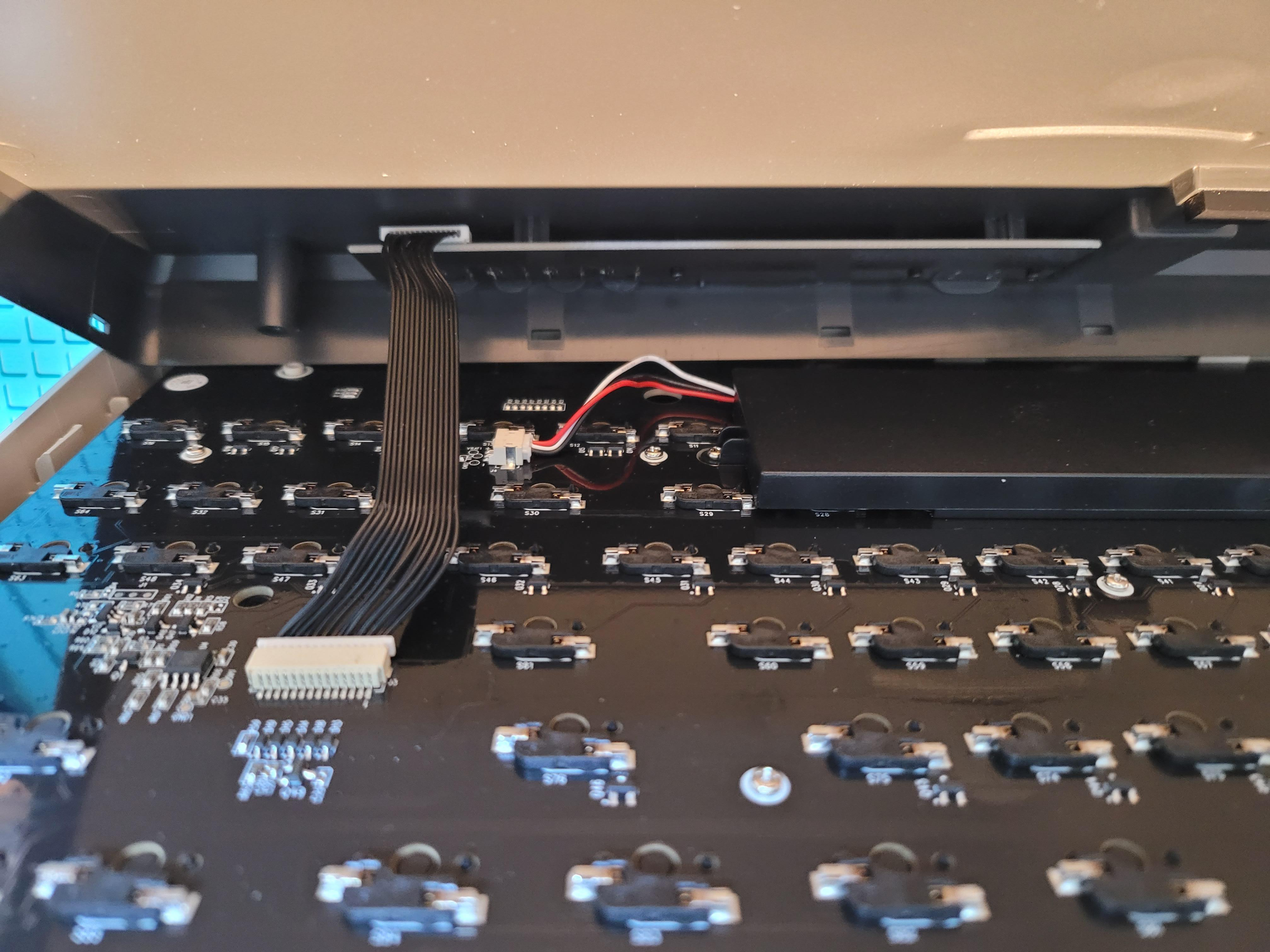

간단하게 컨트롤러, USB 연결 기판과 배터리 배선이 보인다.

스푸너를 활용해서 잘 분리해준다.



(맨손으로 하면 때가 들어감 😅)

제 때 들어가구나!

---

통울림이 날 수 밖에 없는 키보드



플라스틱 단차는 아름답게 마감되어 있었지만

이 광할한 공간에서 나오는 소리를 나중에 막아보도록 하자

---

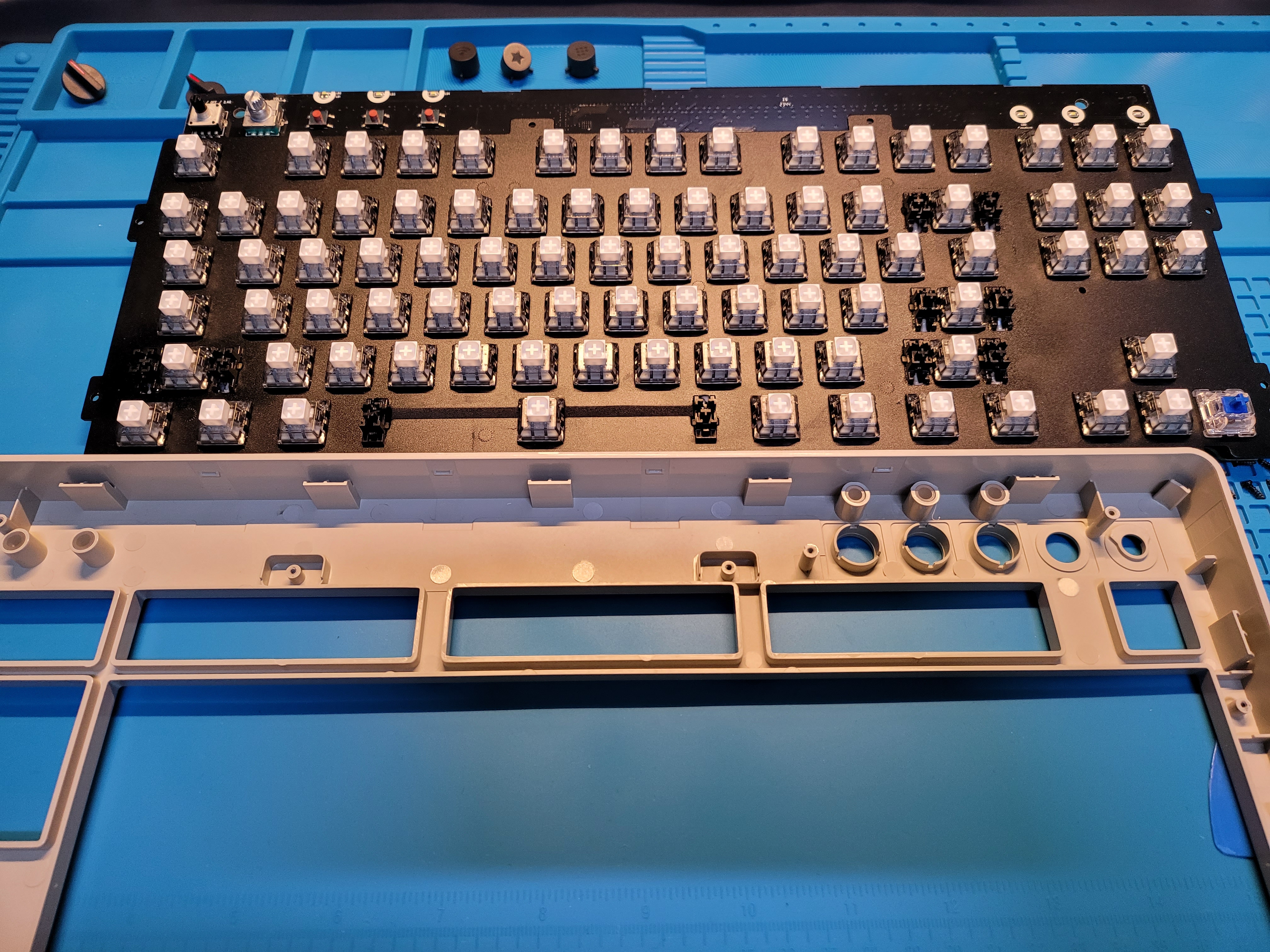

상판 분리



버튼 설계를 정말 잘 한 키보드 인듯 하다.

같은 모양 버튼이 3개가 있었지만

키 홈을 다르게하여 잘못 조립되지 않도록 되어있었다.

---

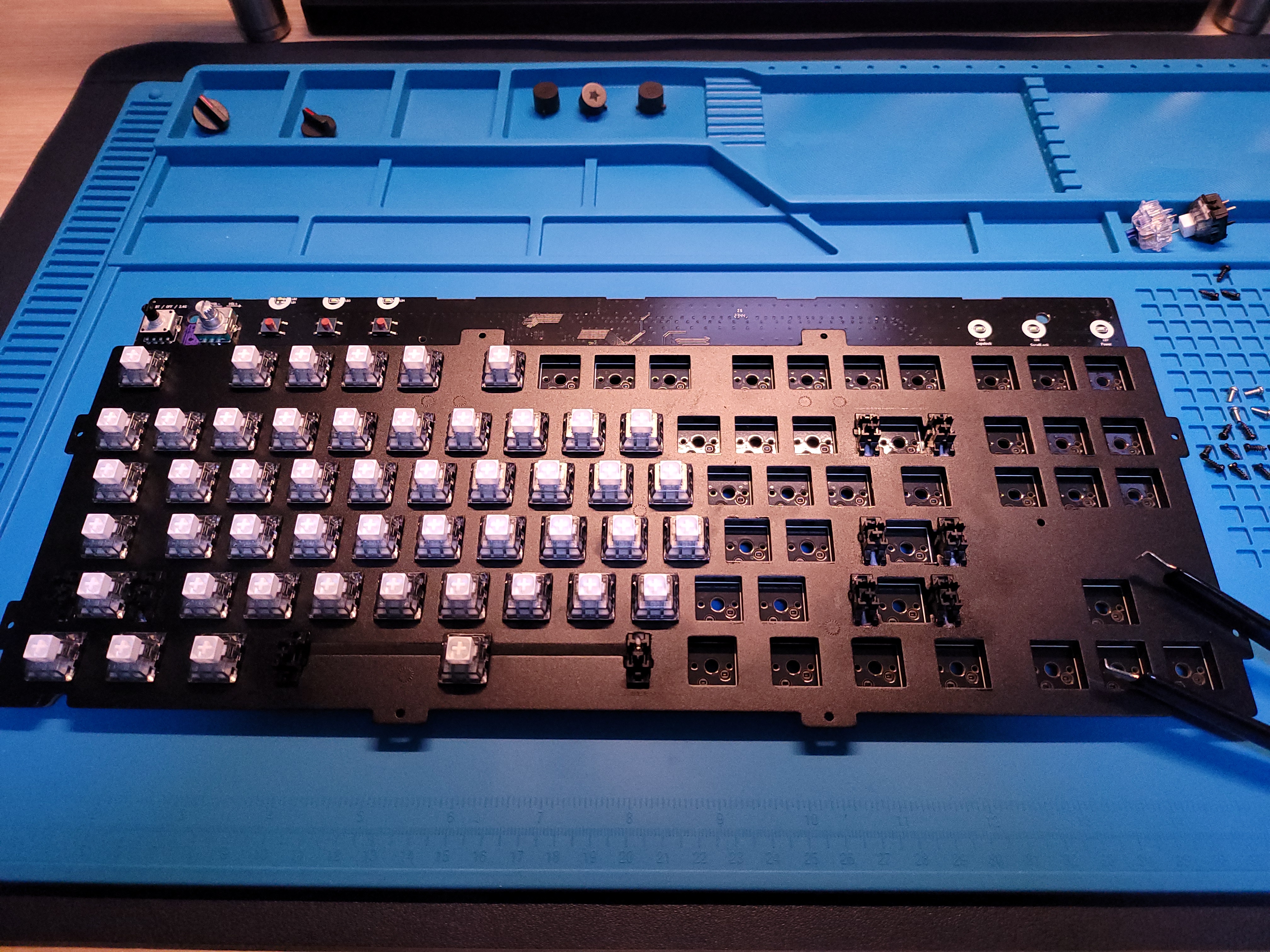

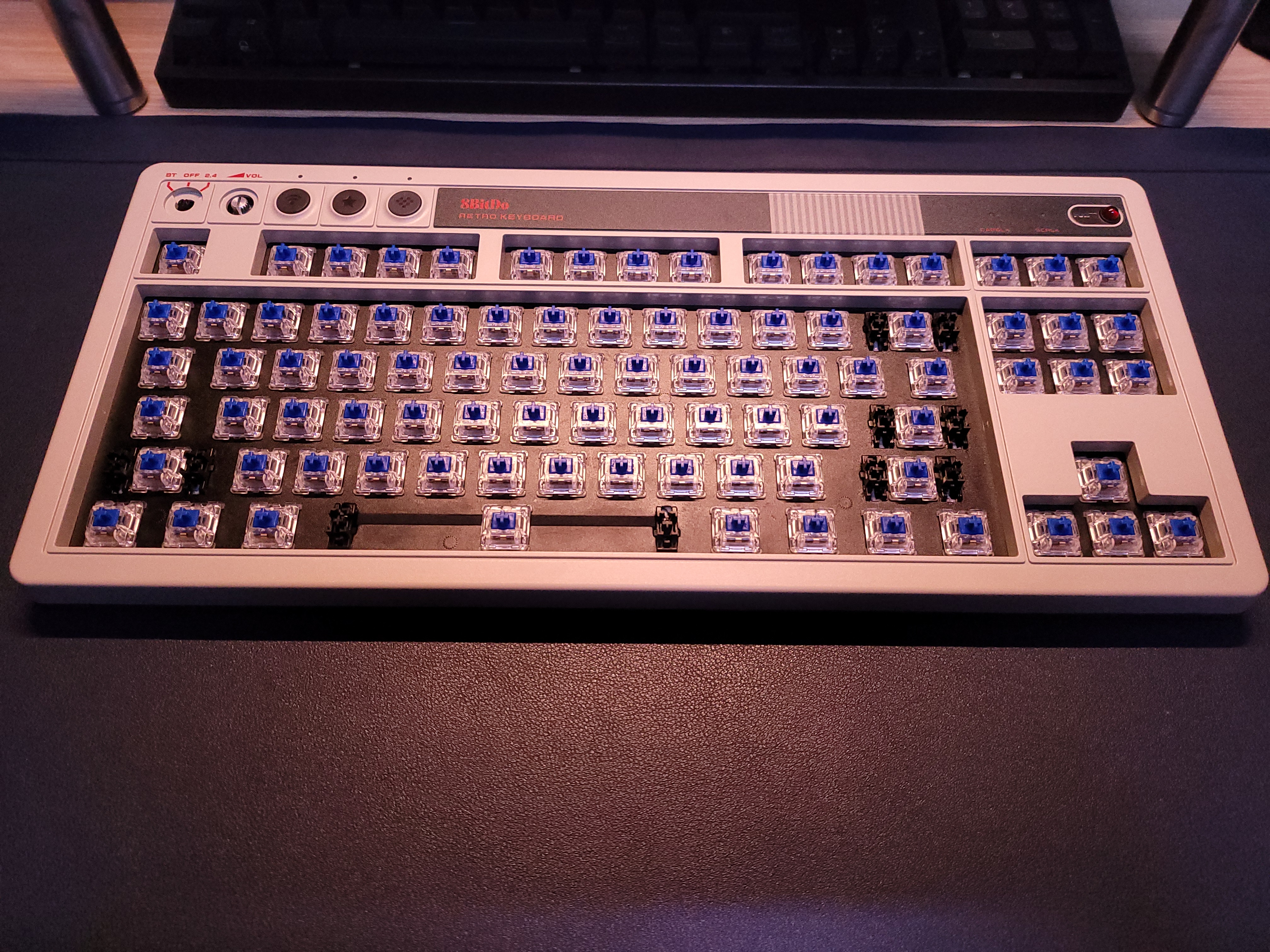

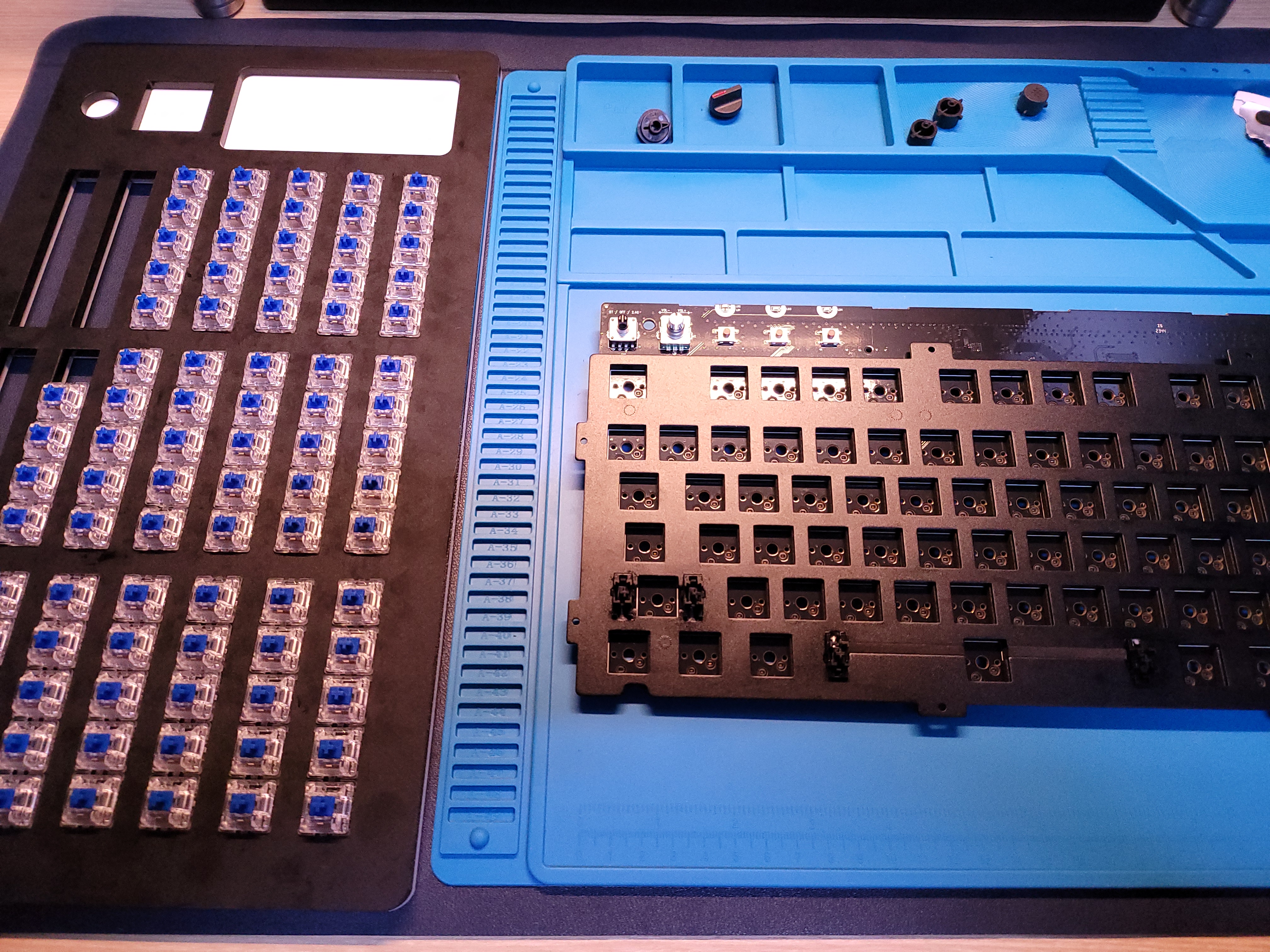

스위치 뽑아내기

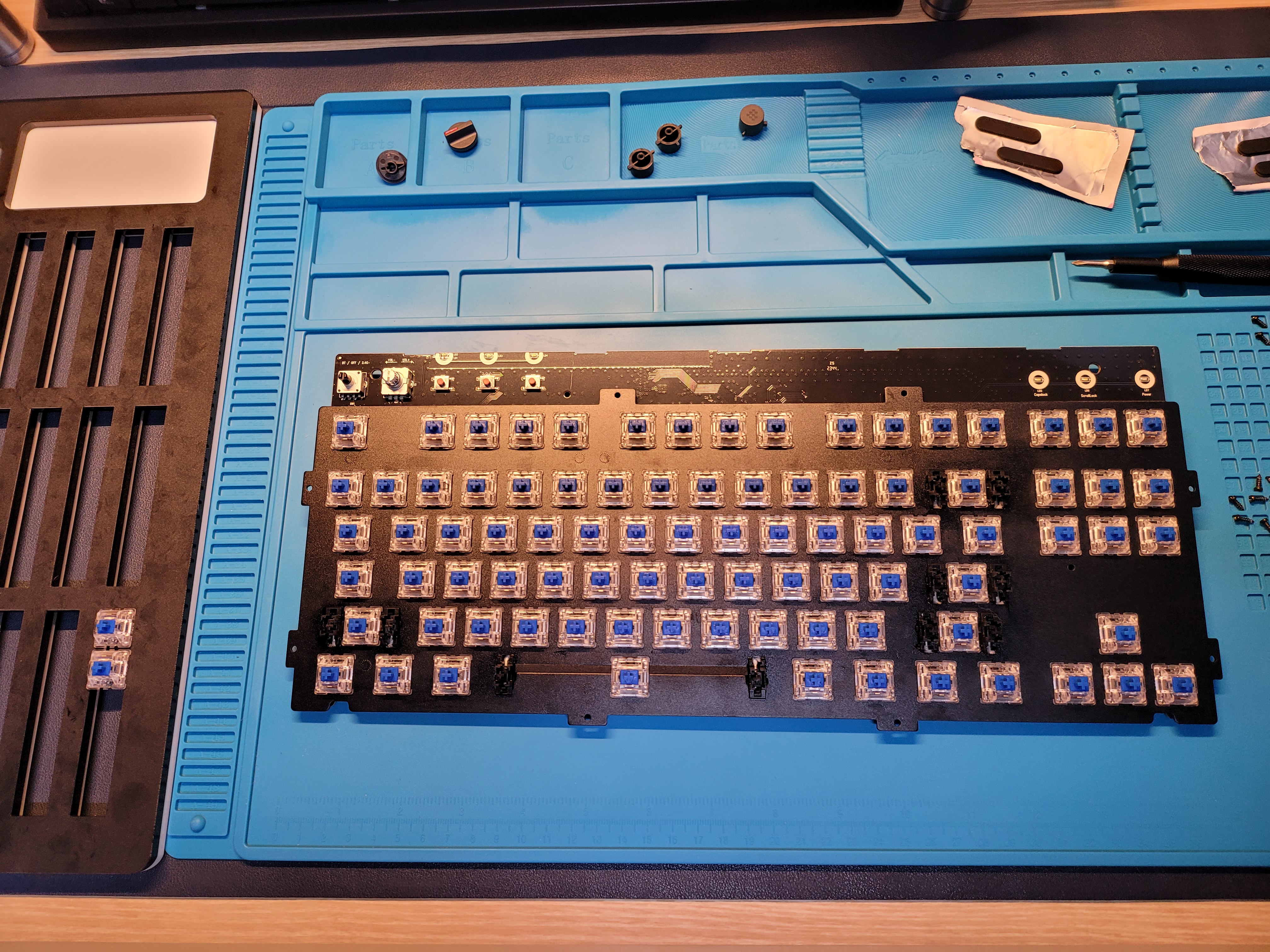

이제 간섭없이 편안하게 스위치를 제거하면 된다.

87키이니 87번 반복한다.

---

폼 미쳤다 😮

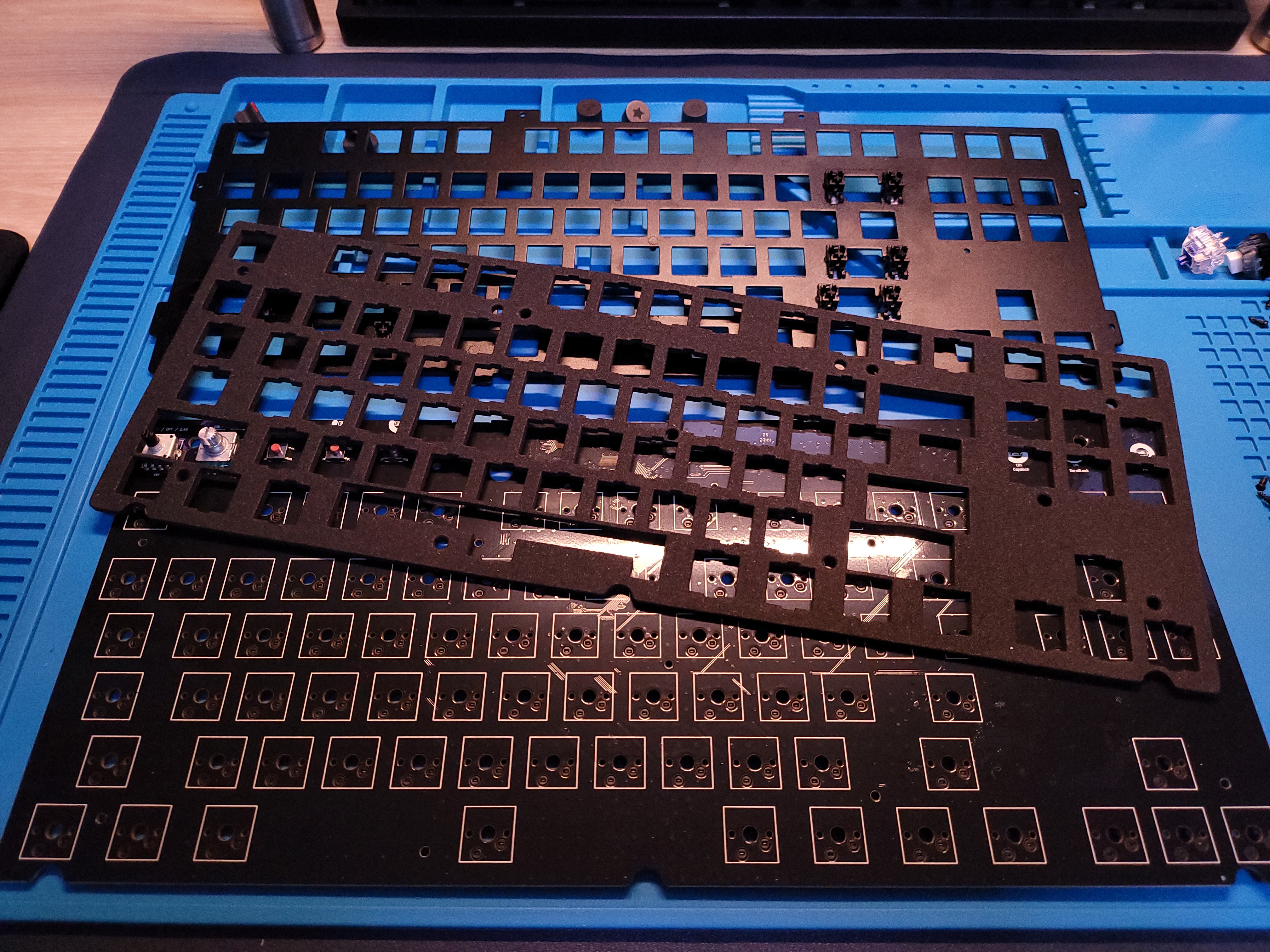

그래도 통울림을 잡기 위해서 폼이 있었다.

효과는 잘 모르겠다. 만들까 싶었지만 그냥 쓰도록 한다.

---

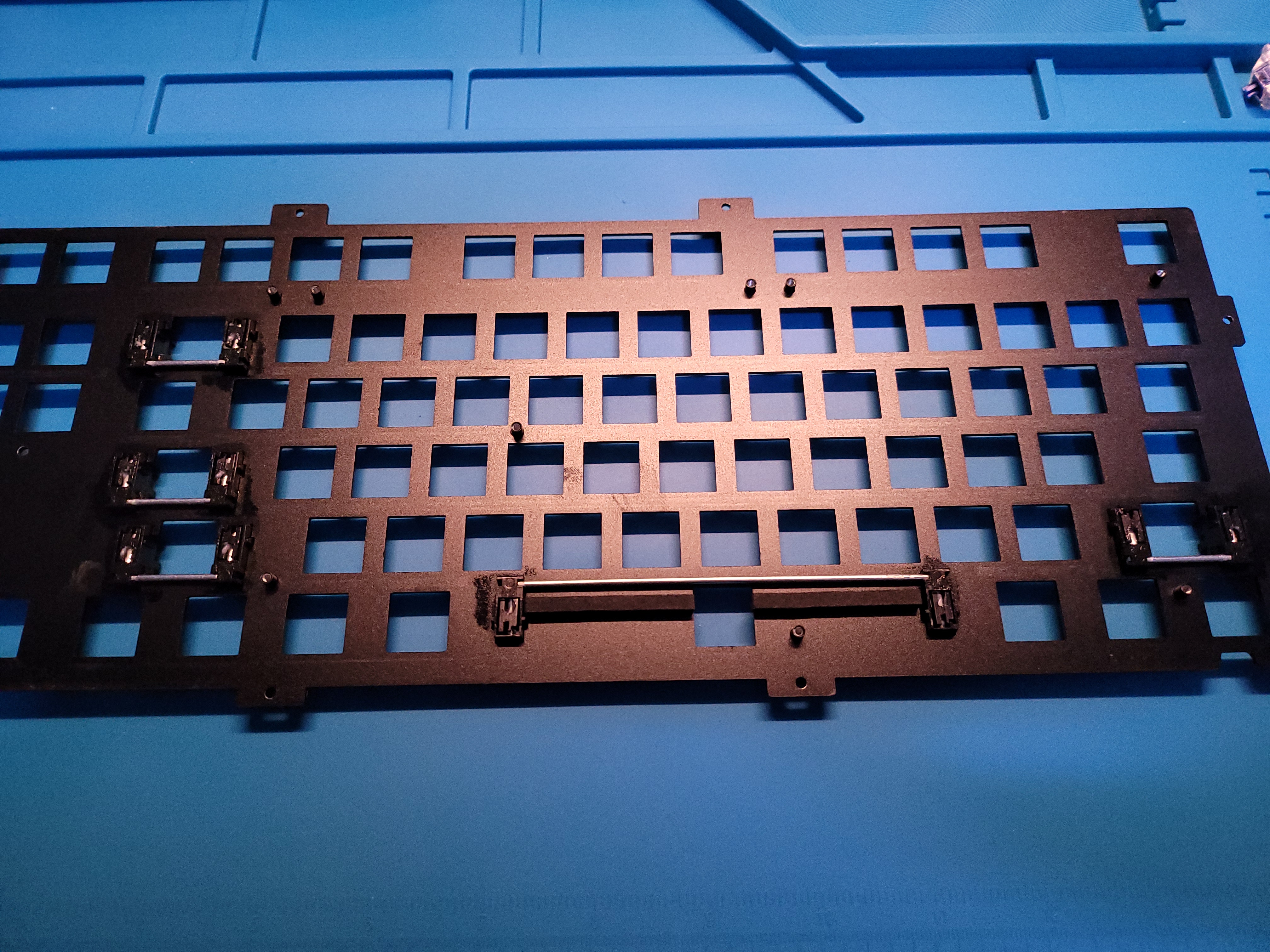

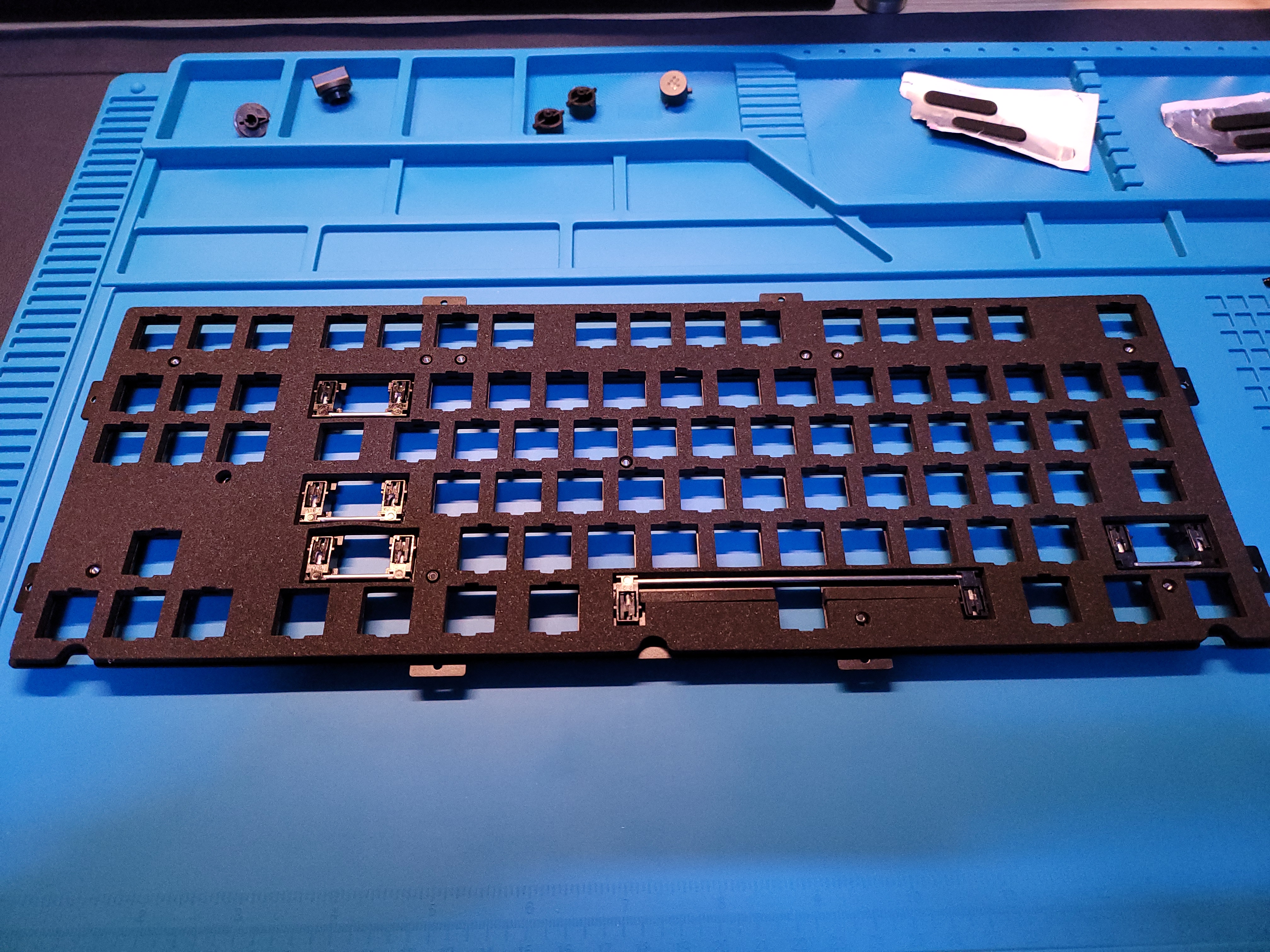

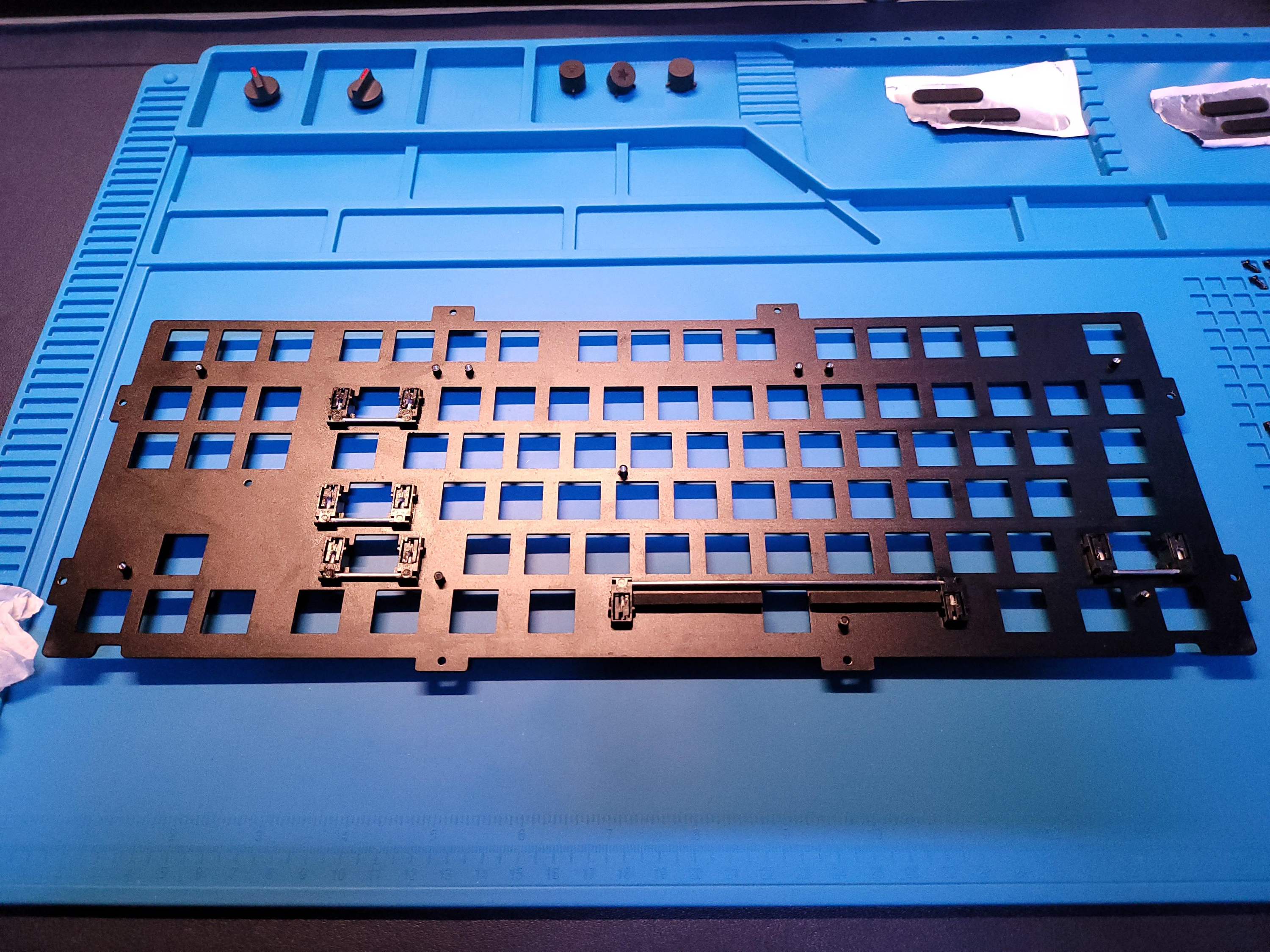

스테빌라이저 확인하기

솔직히 말해서 이 키보드는 스테빌은 완벽하다.



https://yy-tech.tistory.com/313

레트로 키보드 - 8BitDo



이때 타건하였을때 스테빌라이저는 수평, 윤활이 필요없겠다 싶을 정도로 훌륭했다.



새어나오고 있는 구리스만 와이퍼로 닦아주고 대기시킨다.

---

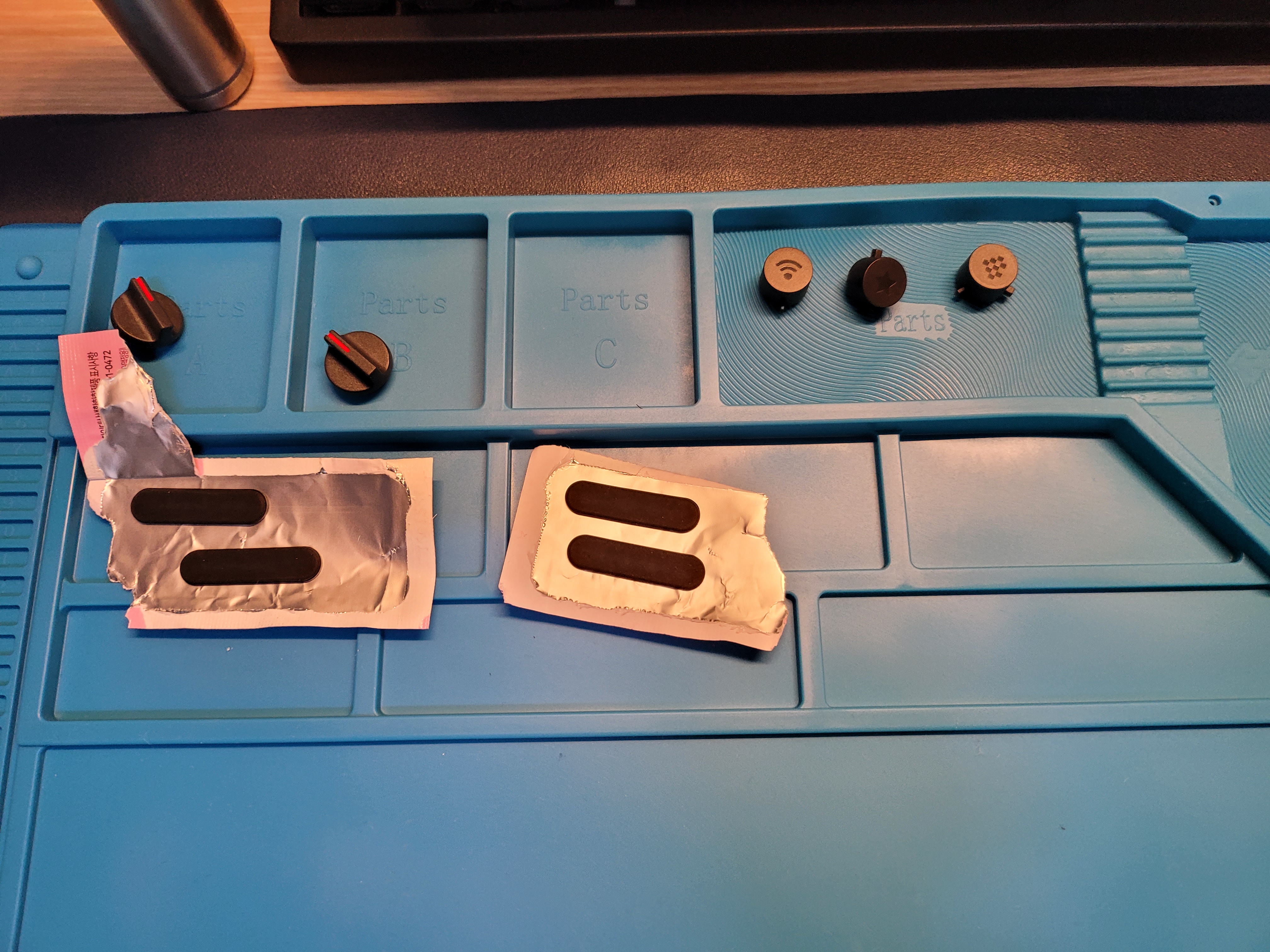

순서 체크

실리콘 매트가 편리한 이유는

나사 번호가 매겨져있어 숫자만 머리속에 잘 기억해두면

그 자리에 정확하게 나사를 조립할 수 있다.



상당히 편리한 물건이다.

---

스티커 보관할 때가 없네..



보통 스티커를 사용하고 뒤에 부분을 버리는데

필자는 남겨두었다가 다시 사용한다.

그런데 최근에 다 사용해서 없었다.

(일회용 소독 와이퍼 안감으로 대체)

---

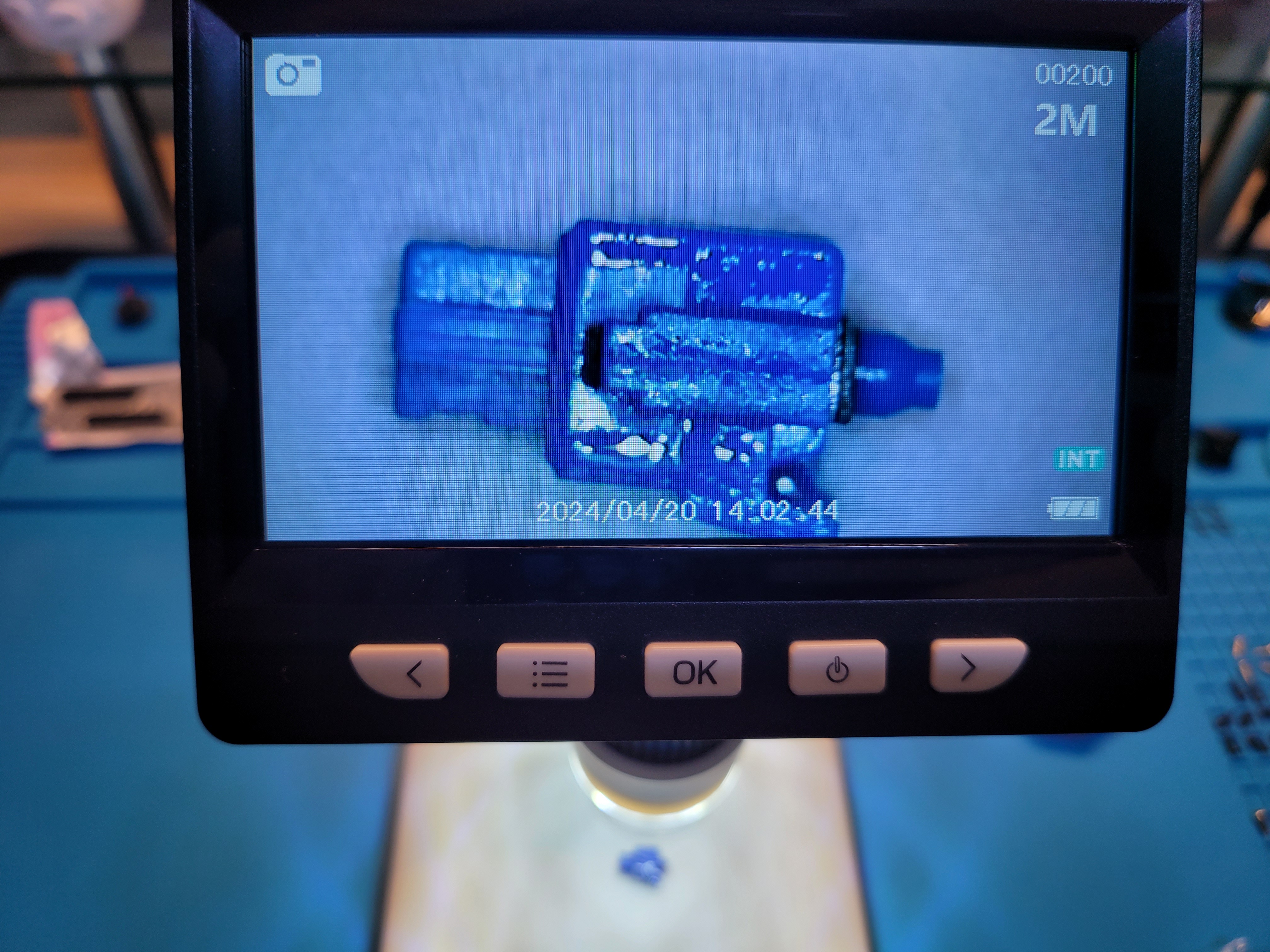

공장윤활이 뭐로 되어있지?

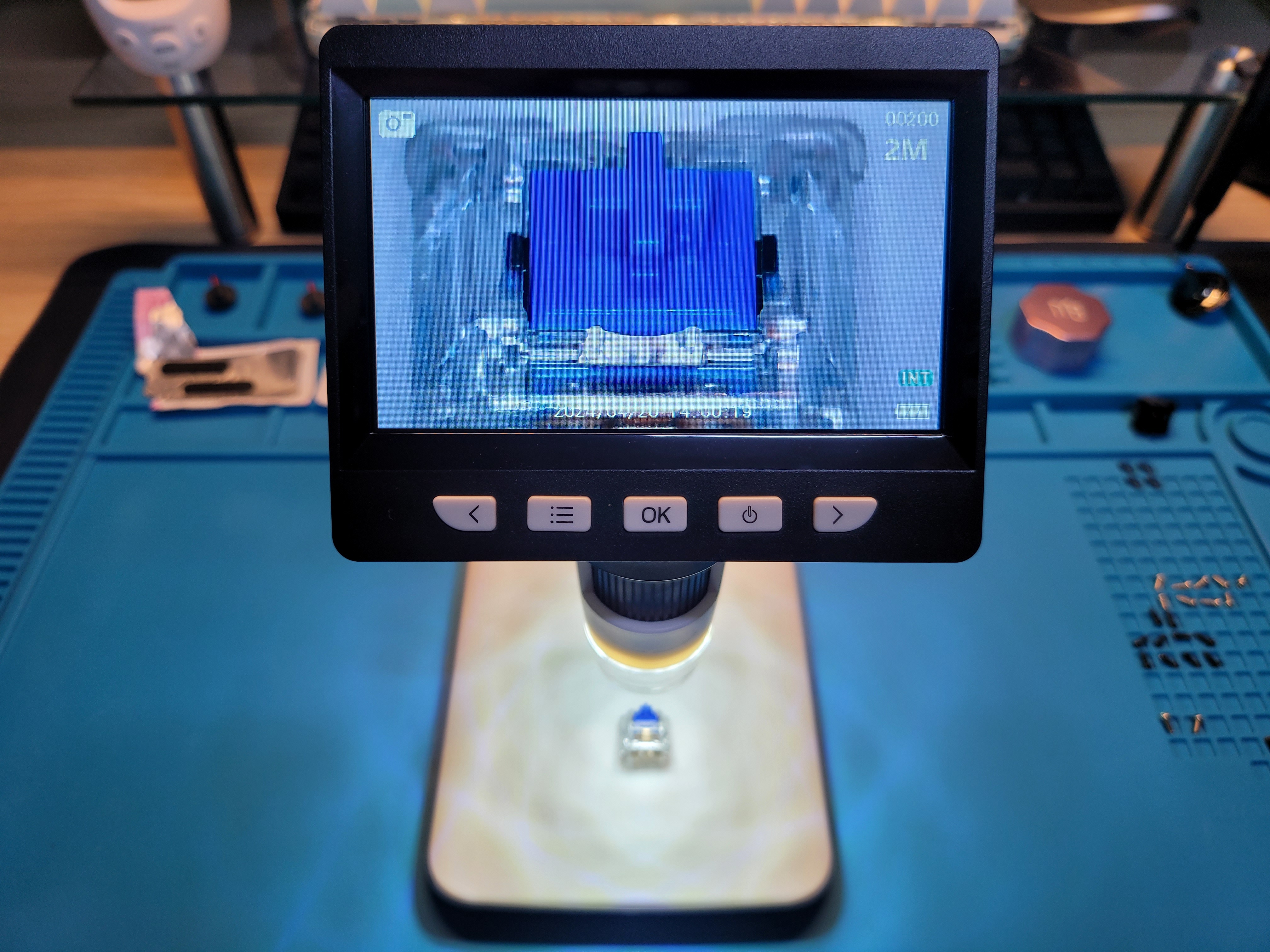

필자가 사용하고 있는 전자 현미경이다.

이건 나중에 리뷰 하려고 한다.

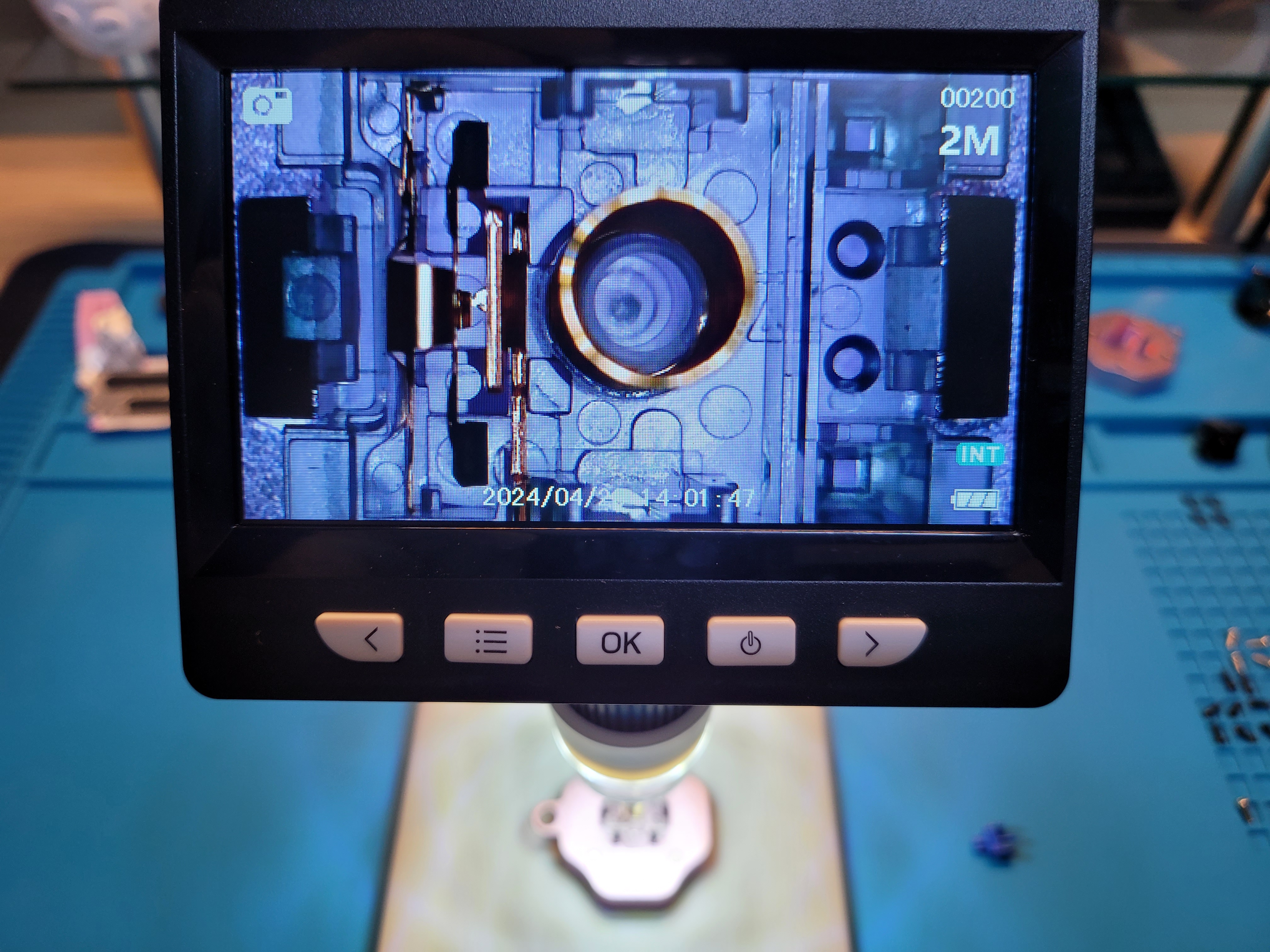

상당히 설계가 잘 된 스위치이다.

특히 실리콘 부분이 마음에 든다 👍



내려갈 때 그리고 올라올 때 소음을 잡아주기 때문이다.

---

역시나 오일이였다.



사각거리는 이유가 여기에 있었다.

용액을 면봉으로 뭍혀 모두 제거한 후에 구리스 작업을 해야겠다.

---





https://s.click.aliexpress.com/e/_DDoJort

24.29US $ 60% OFF|Best Solder Electronic|1080p Hd 50-1000x Stereo Microscope For Electronics Repair - 2000mah



이 정도 가격에 좋은 성능이다.

나중에 책상이랑 연결 시킬까 싶다.

---

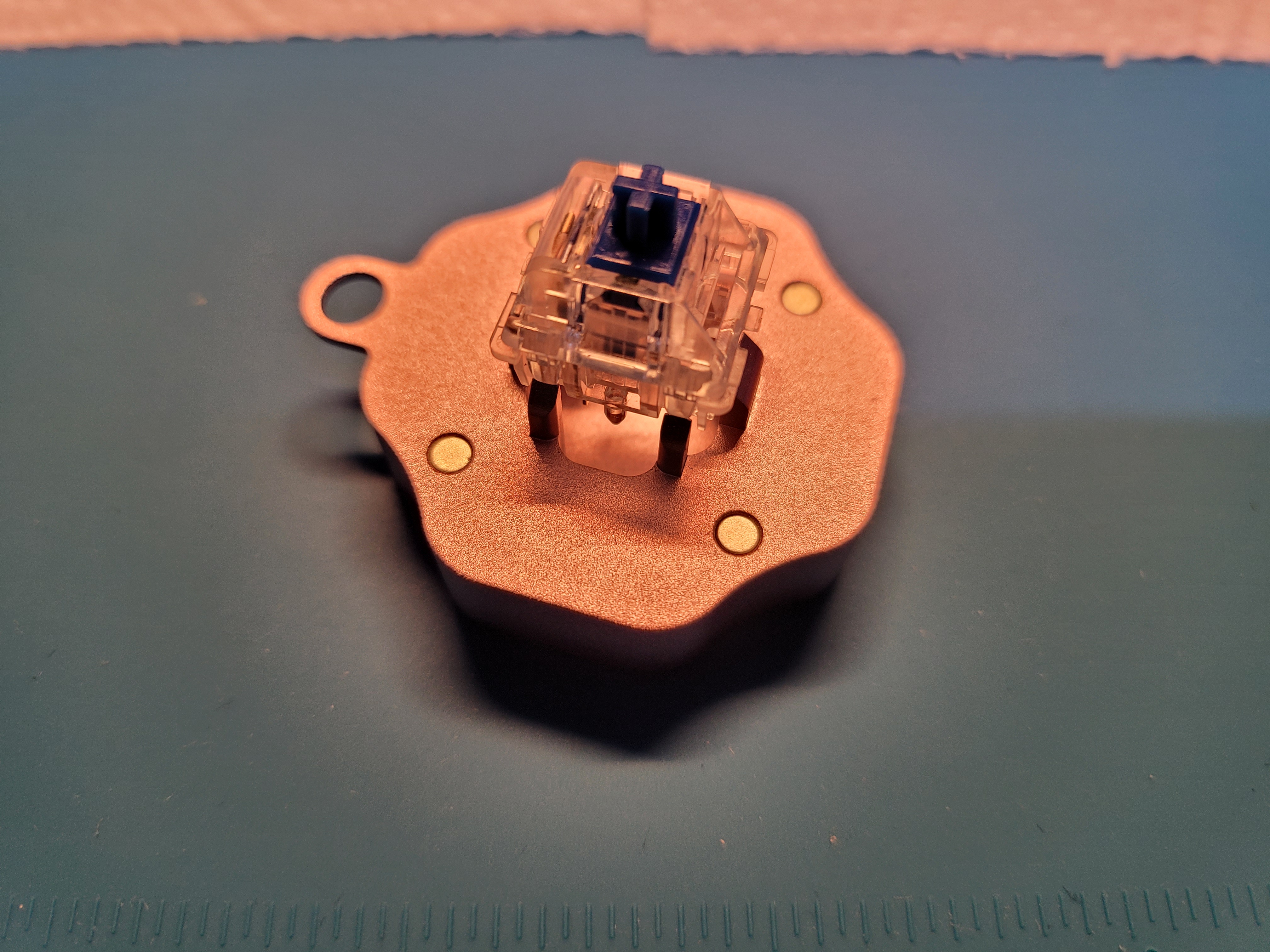

스위치 분해

요즘 스위치 오프너도 디자인이 많아서

하나 사두면 평생 쓸 수 있다.



역시 도구는 메탈로 되어있어야 믿음이 간다 😊

---

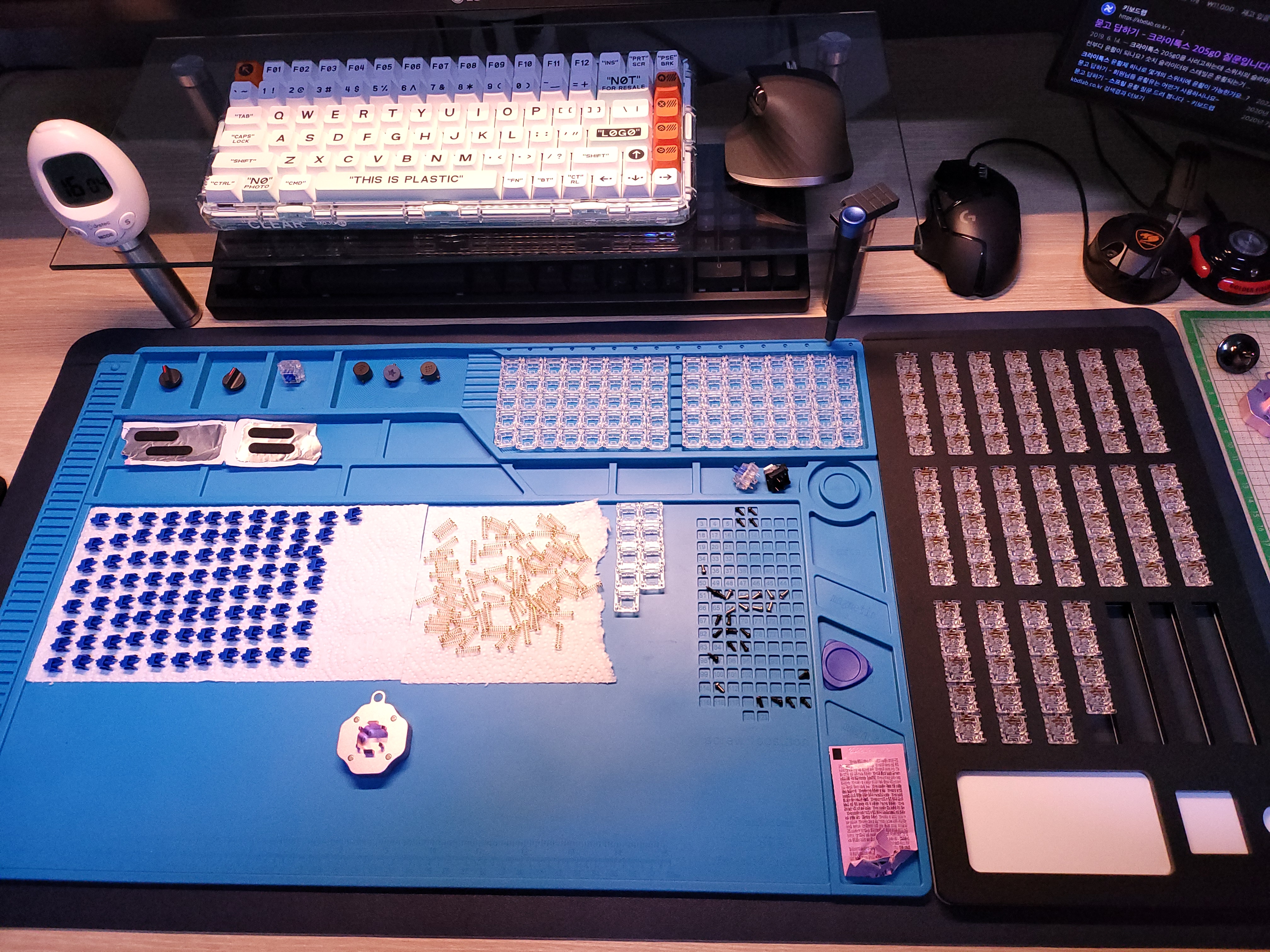

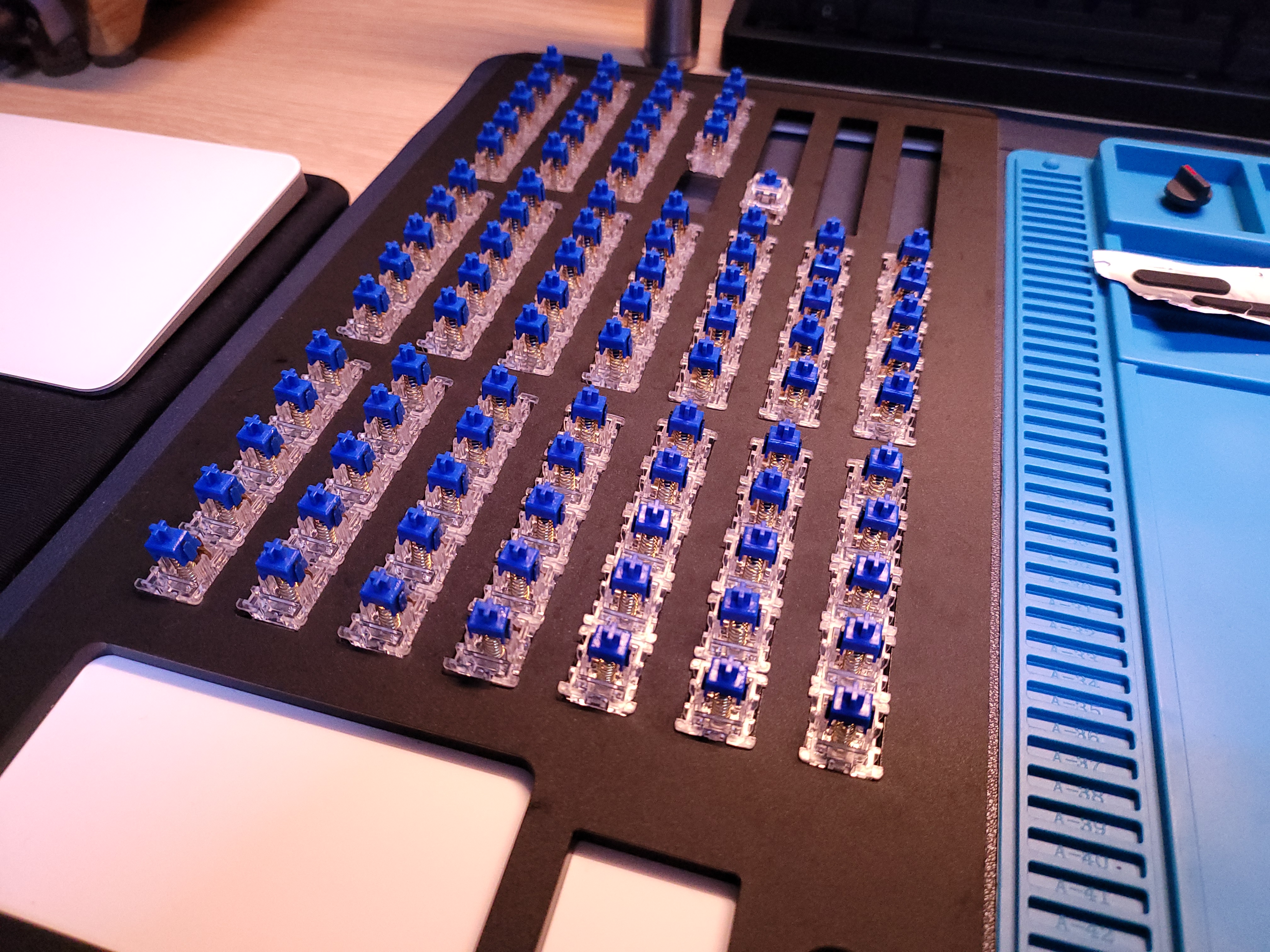

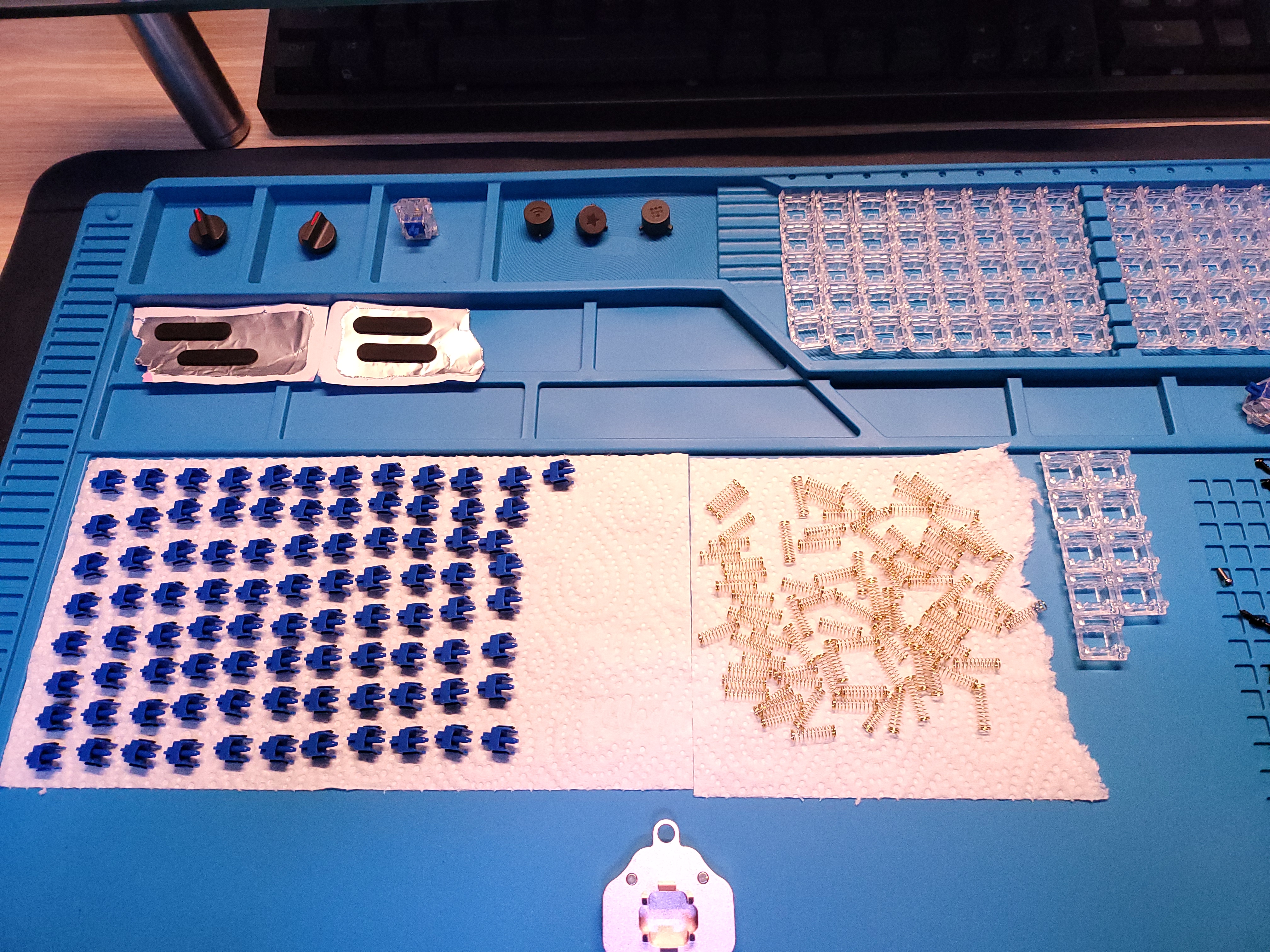

긴 마라톤 시작

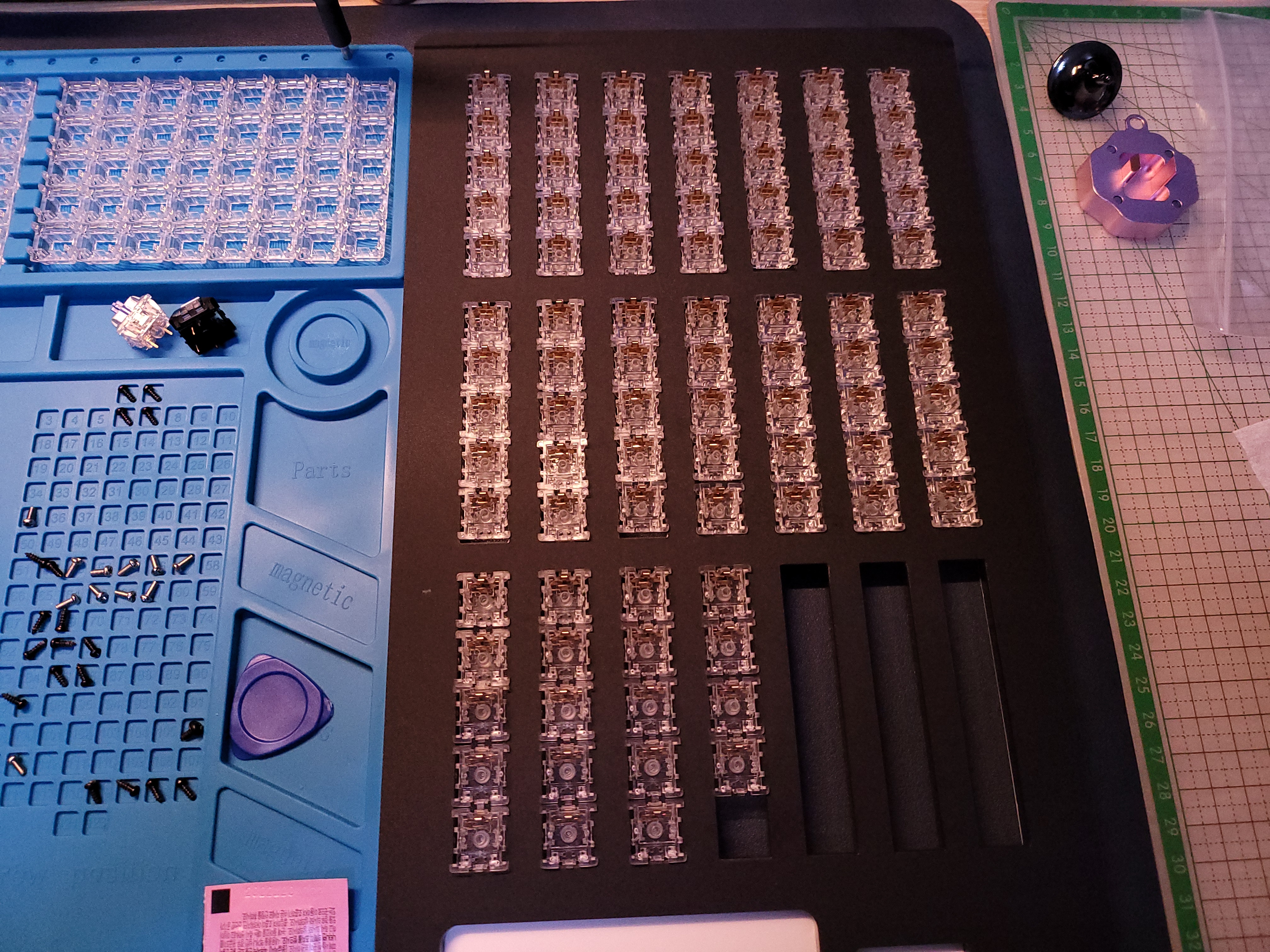

이렇게 순서대로 모두 분리한다.



필자는 스프링 빼고 모든 스위치의 순서를 기억하도록

쉽게 오와열을 맞춰서 분리 하였다.



그 특유의 분해하는 촉감이 좋다.

이제 윤활을 해보도록 하자!



보통은 하우징부터 윤활을 한다. (한꺼번에 다했다)

아까 현미경으로 확인했듯이 슬라이딩 면만 윤활 해주면 된다. (기둥 필수)

---

잠깐! 분리 한 축은?



이 카일 박스 백축은 윤활을 신중하게 해야한다.

그 이유로는 그 키가 가지는 매력(클릭감)이 사라질 수 있기 때문이다.



이상한 스위치를 만들수 있으니 주의하도록 하자.

---

면봉으로 닦아내고 윤활하자

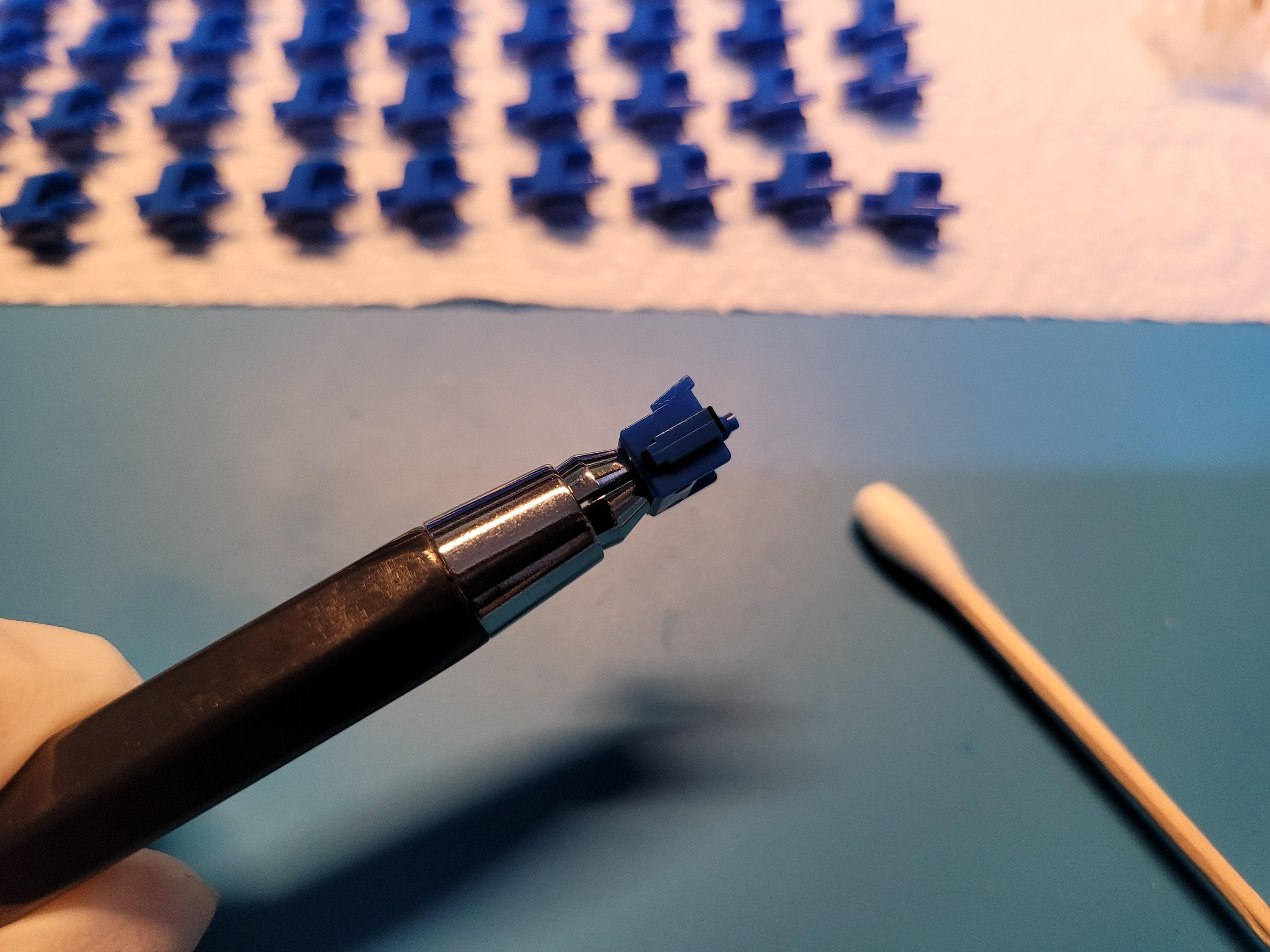

픽커에 슬라이더를 고정시키고

발려있는 오일을 제거한다.



듀록 돌핀은 양옆으로 실리콘으로 둘러져 있으므로

닦아낼 때 벗겨져 잃어버리지 않도록 하자.

---

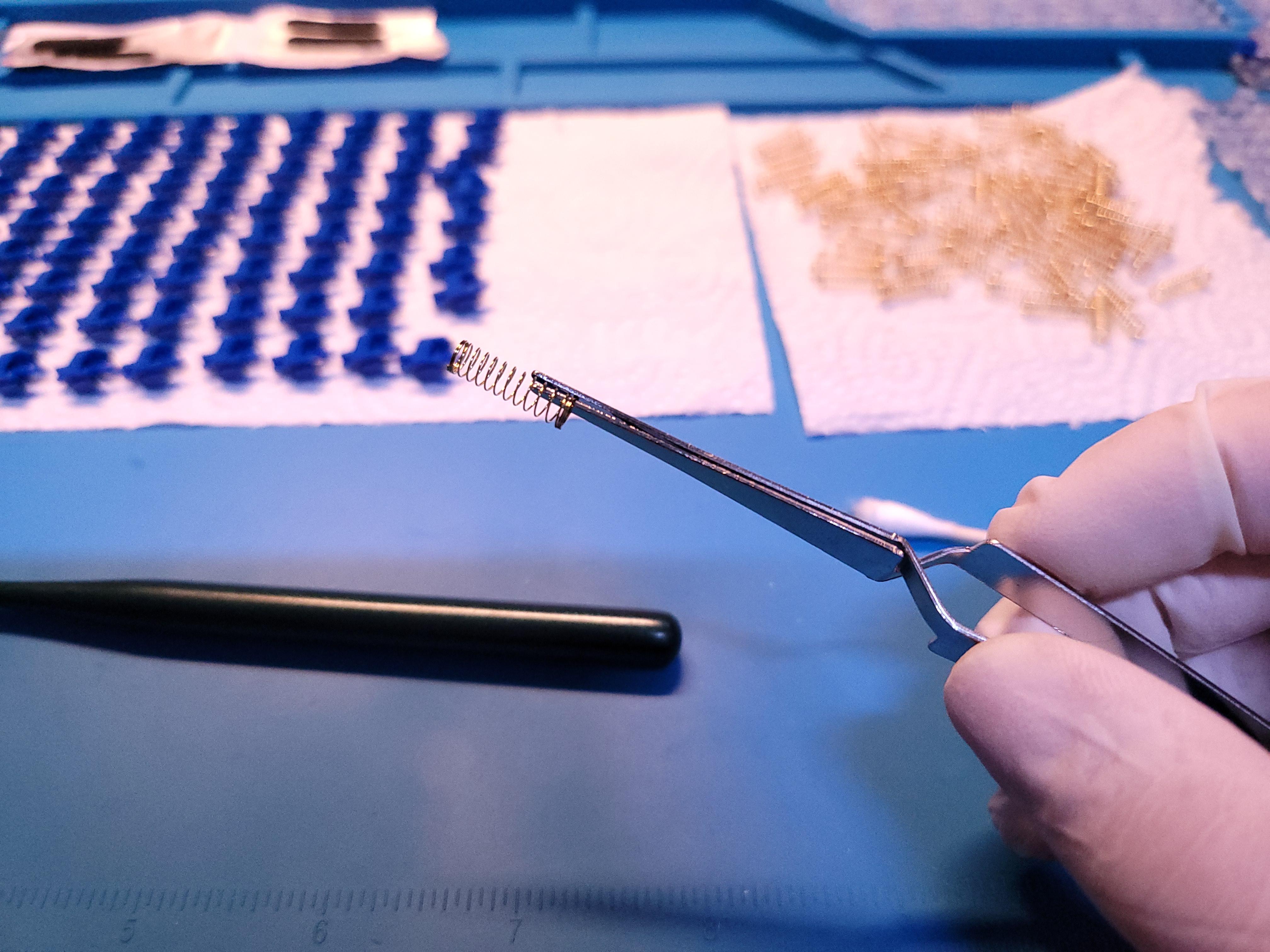

스프링 윤활

오일에 넣고 흔들어도 되지만

필자는 구리스로 하나하나 발랐다.



의미는 잘 모르겠다 ㅎㅎ 일단 해보니 좋다 😂



리버스 핀셋이 요긴하게 쓰인다.

스프링이 좀 반짝해졌다.

---

농부가 모를 심듯이,

이 말을 적으니 이기주 작가님의 언어의 온도가 생각난다.

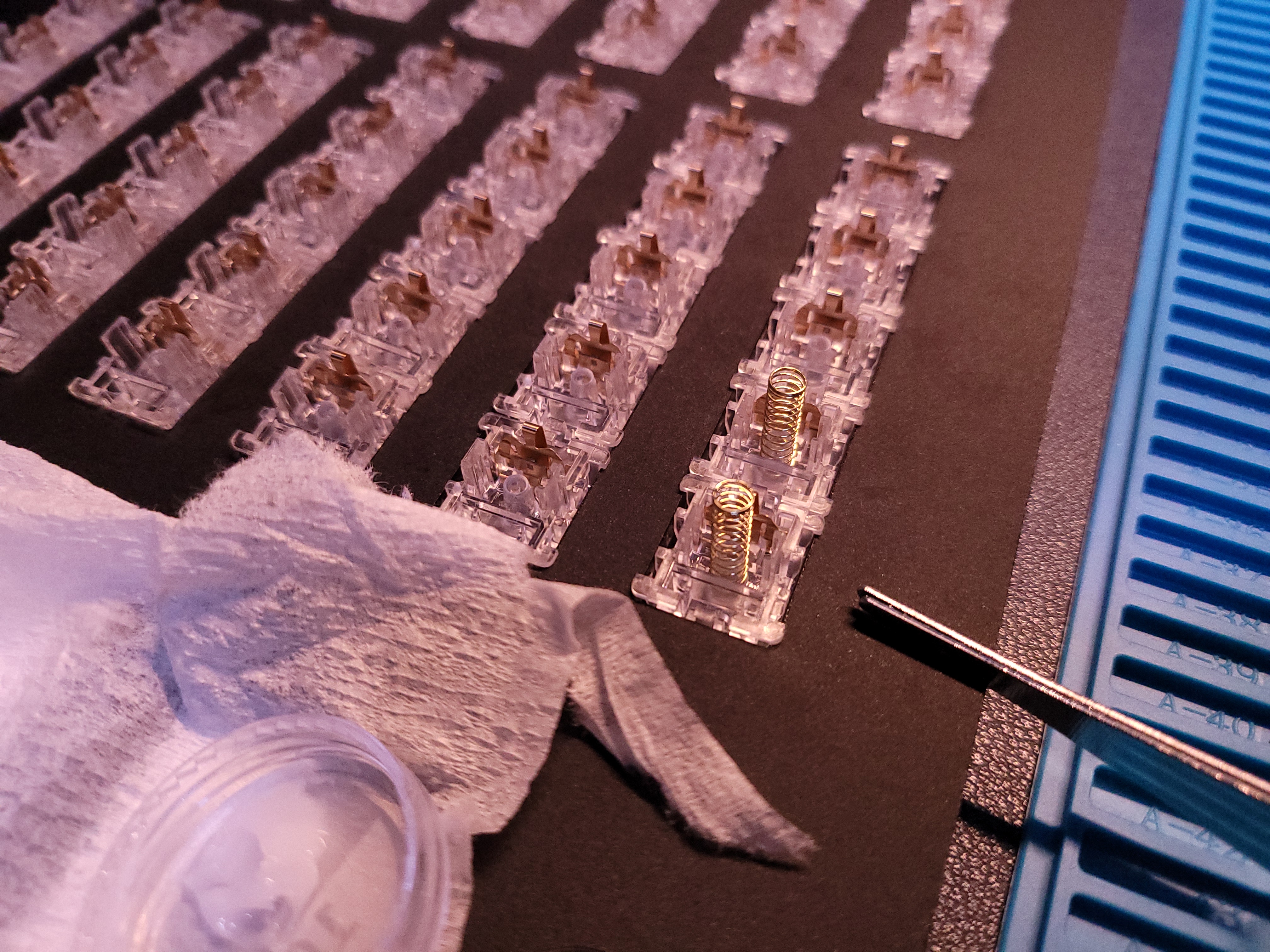

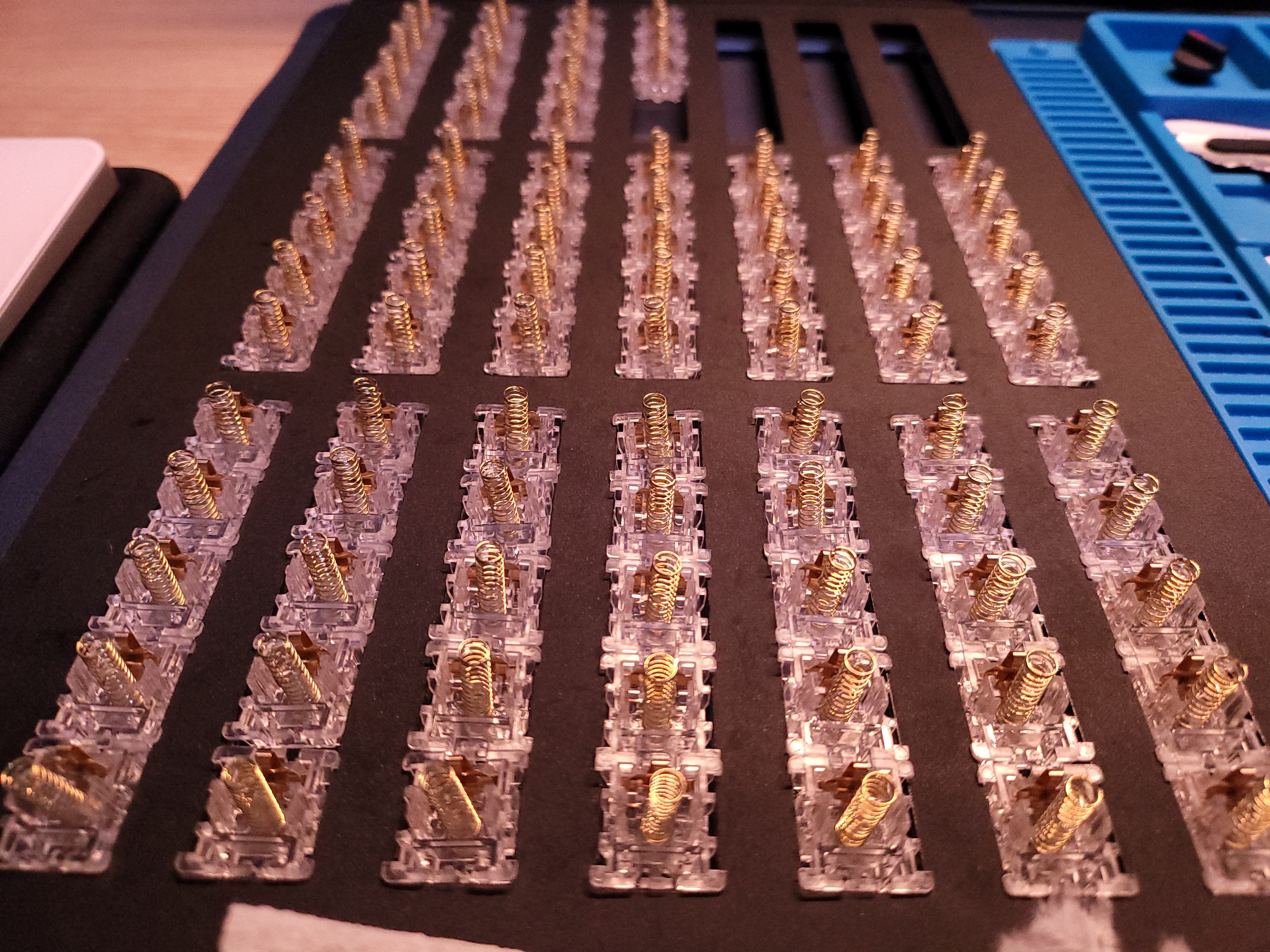

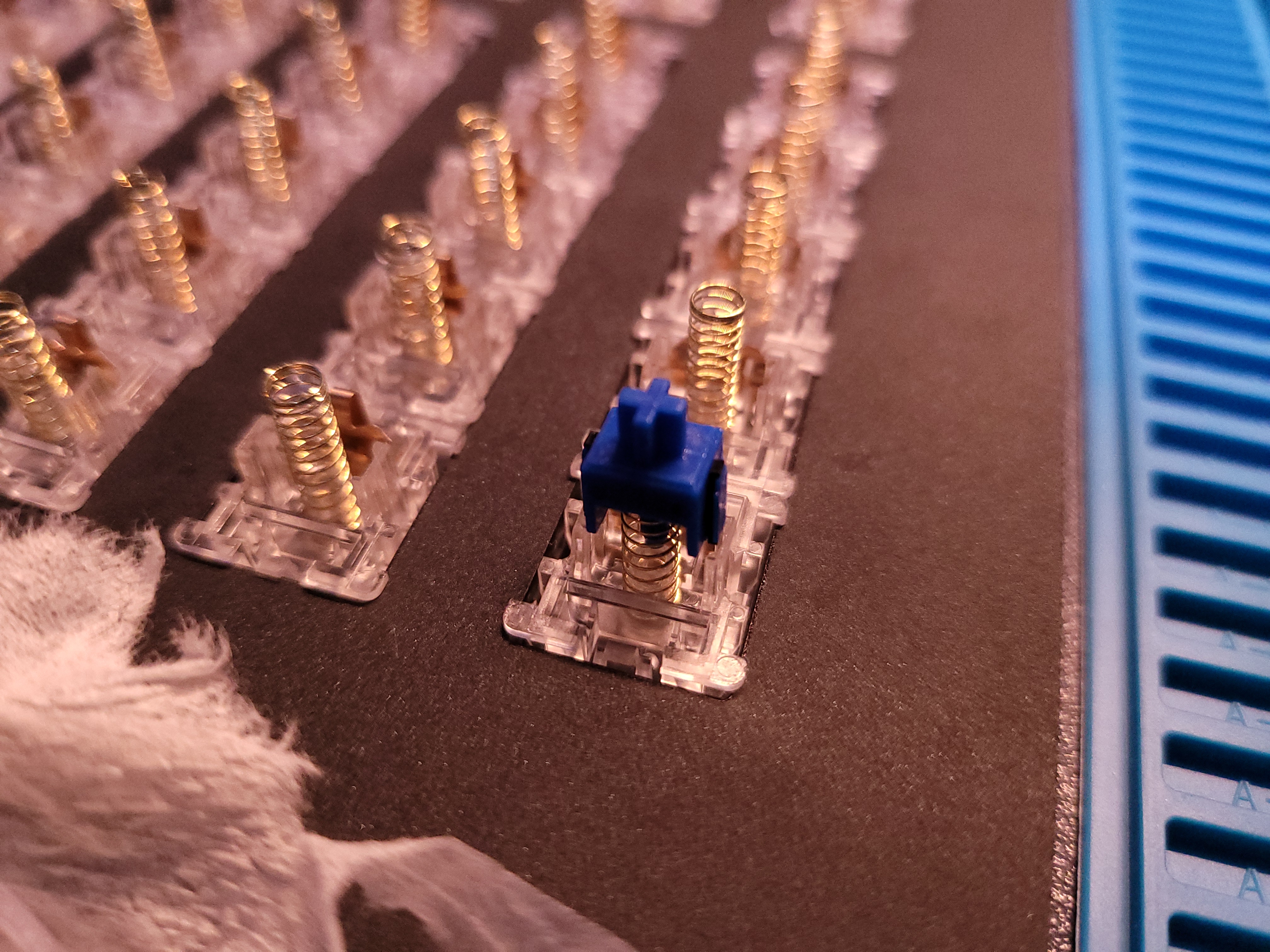

하나하나 하우징에 스프링을 심어준다.

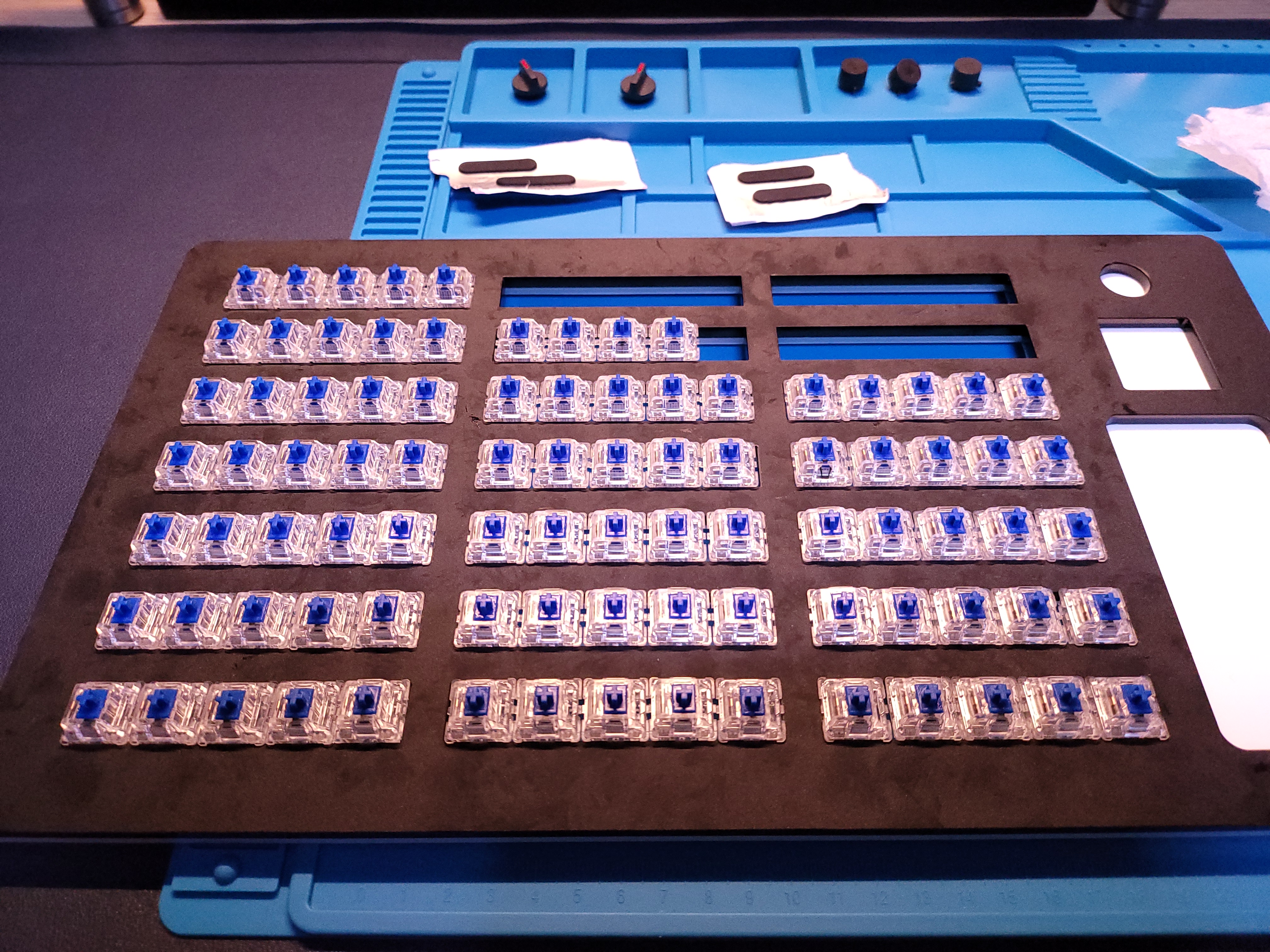

슬라이더도 마친가지로 하나하나 심어준다.

나름 푸르니 이쁜 듯하다.

---

찰칵~

사진 찍는 소리가 아니다... 키캡 끼우는 소리



87키... 모두 윤활을 마쳤다.

손가락이 조금 아릿하다.

---

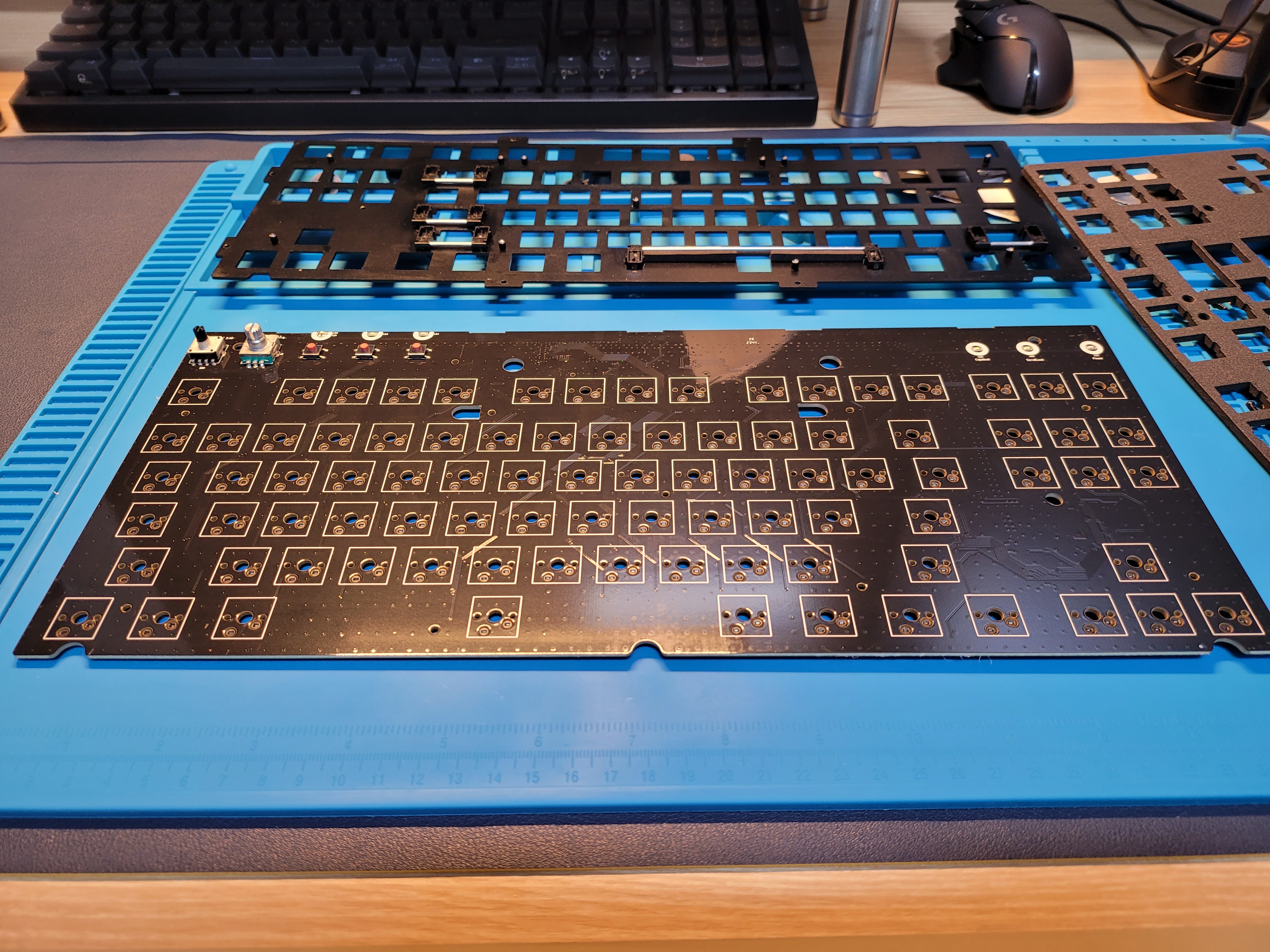

조립은 분해의 역순

샌드위치를 만들듯이

준비된 부품을 한장씩 올려서 조립한다.



조금 더러운 부분이 있어 세척후 코팅을 하였다.

---

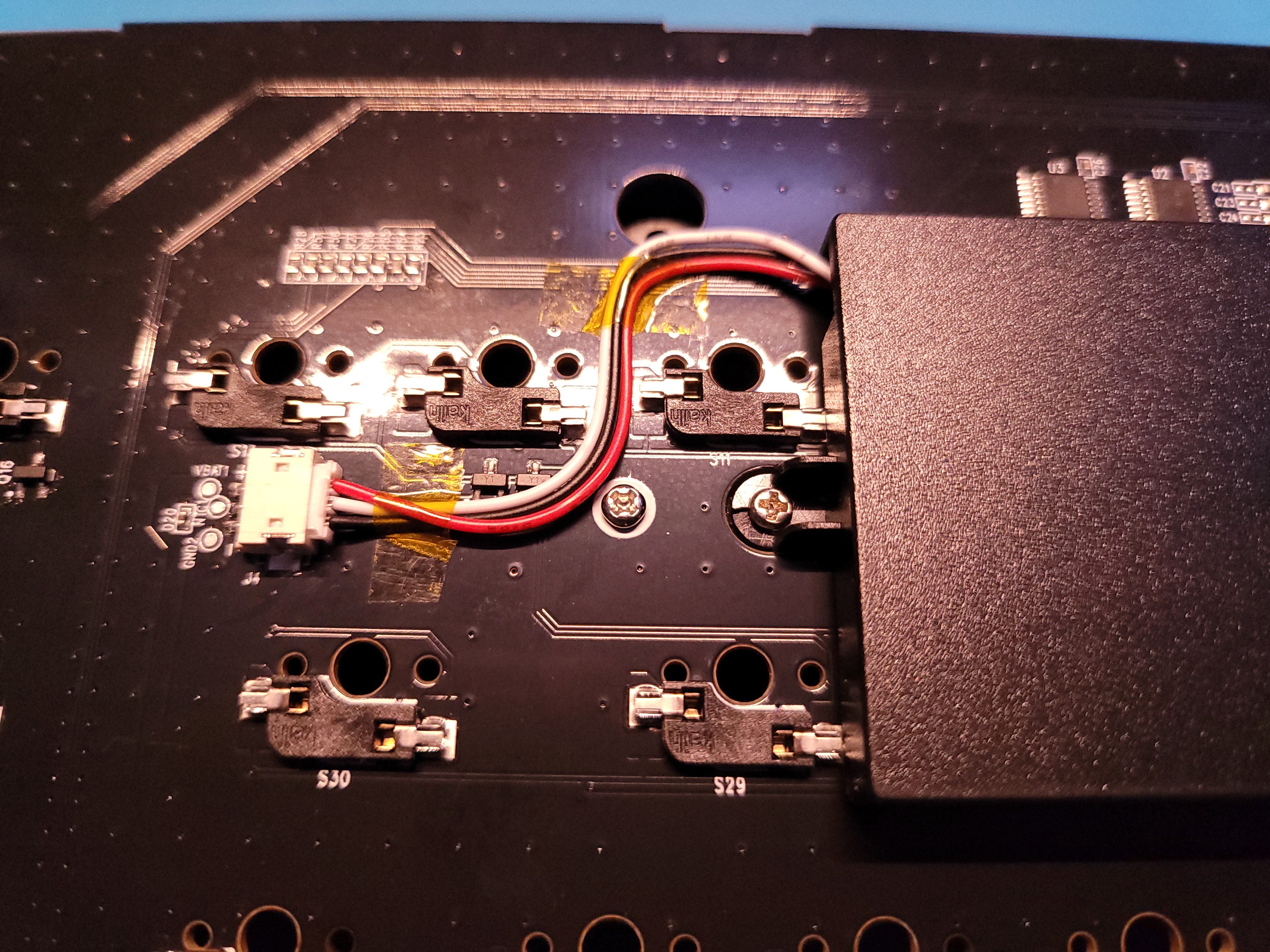

배선을 아름답게

조금 깔끔하게 선을 정리 해보자.



구석에 있는 캡톤 테이프로 잘 마감 해주면 된다.

---

톡톡 😎

이 역시도 하나하나 심어주면 된다.



어? 남은 두개는 무엇일까~!

그것은 바로 슈퍼 버튼도 교체 할 생각이다.

---

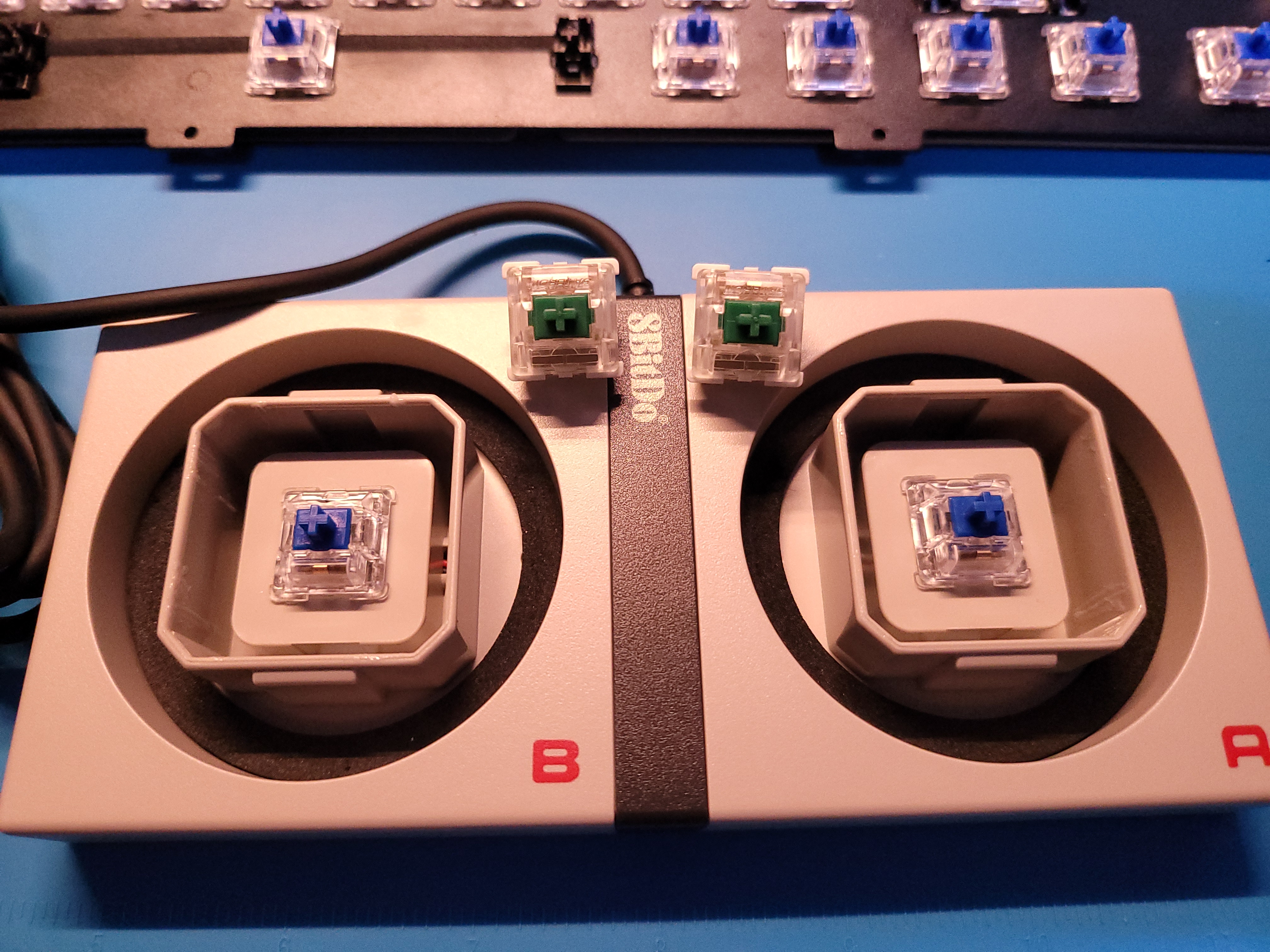

슈퍼버튼 스위치 교체

녹축도 재미있는 축이지만

소음이 거슬려서 교체한다.



이상하게 버튼 캡이랑 스위치랑 같이 뽑혔다.



(무뽑기의 공포의 추억)

https://yy-tech.tistory.com/293

메인컴퓨터 업그레이드와 시행착오

으아아악... 눈물 😭

소음은?



나름 소음 방지로 이미 폼 처리가 되어 있었다.

지금 나는 이 소리를 잡기위해서는 속을 가득 채워야하는데

일이 너무 커지니 오링 작업만 하기로 하였다.

---

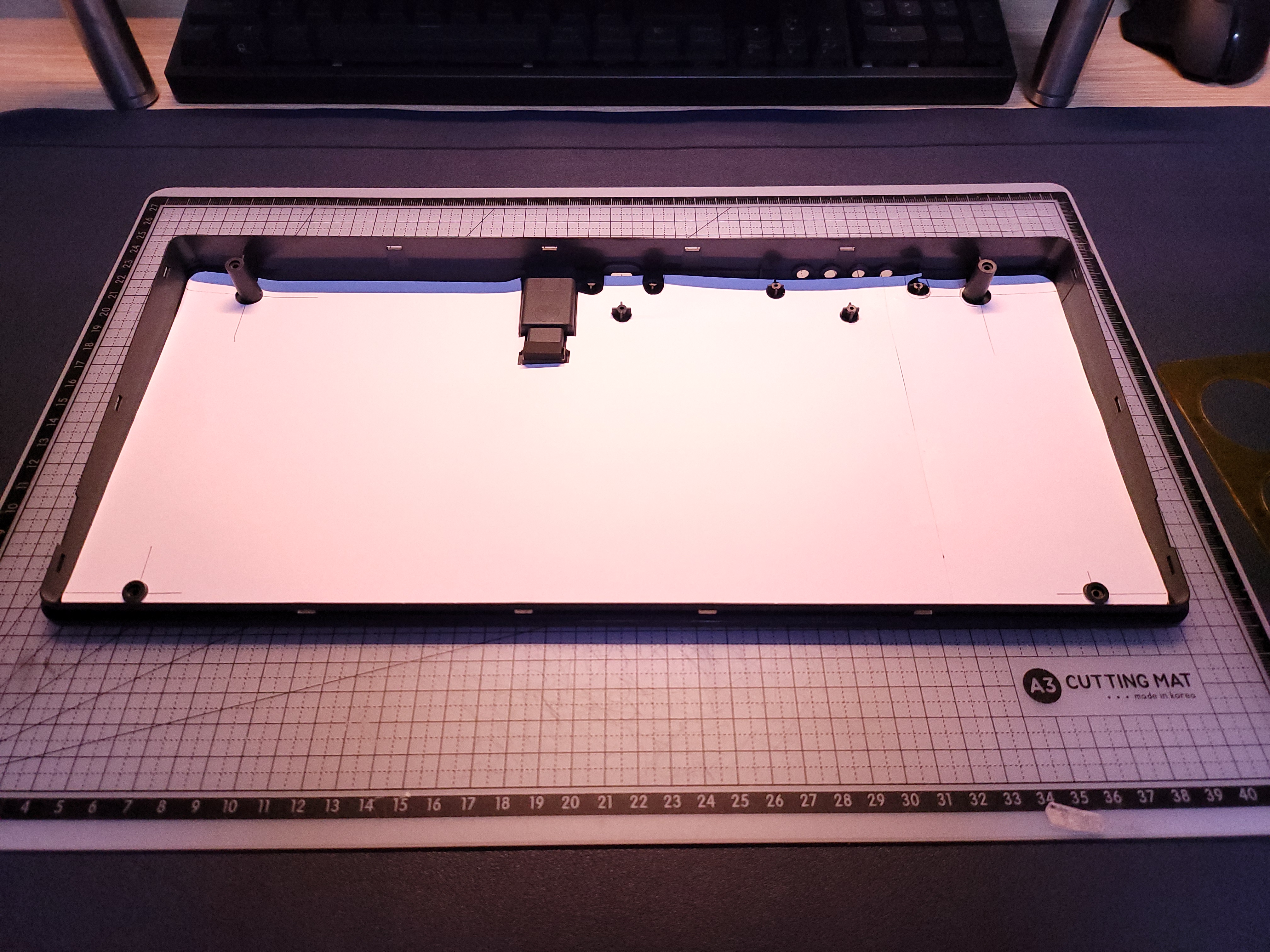

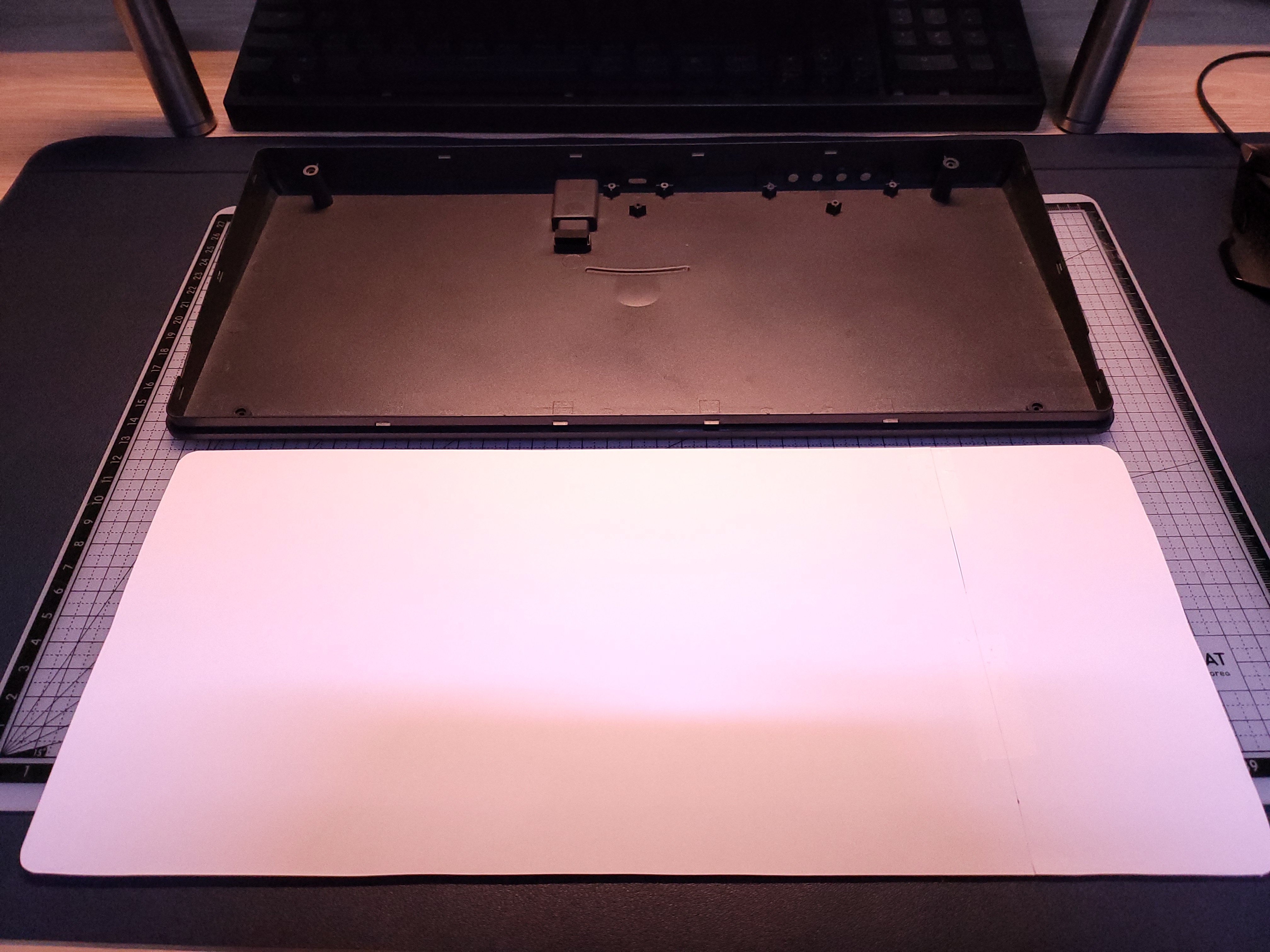

아차차...! 통울림 잡기

키보드가 조금 크기에

A4용지를 맞붙여서 도안을 그린다.



흡족하게 재단 되었다.

나머지 USB와 기판을 도려낸다.

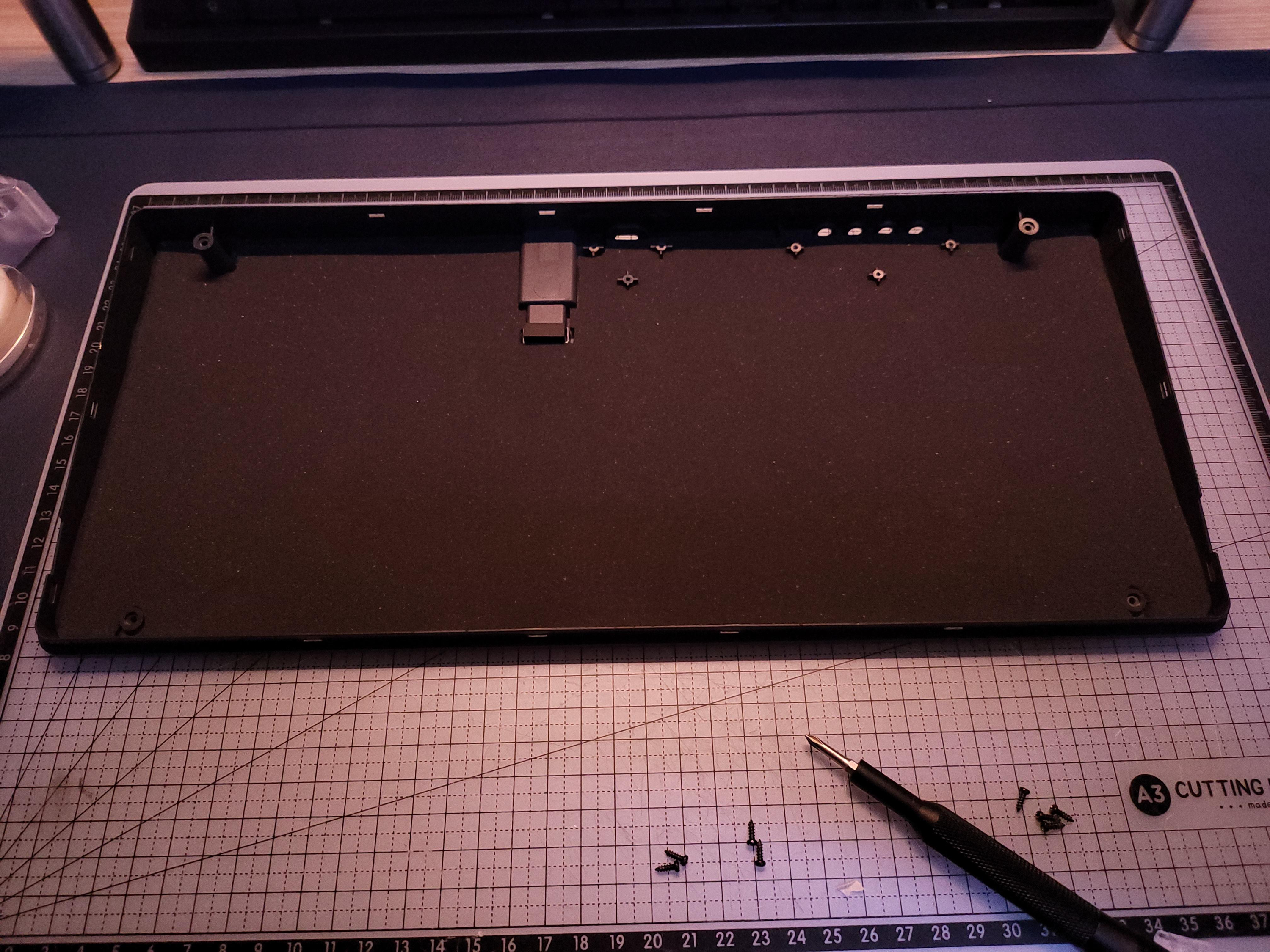

정확하게 폼 작업을 마무리 하였다.

이제 다시 키보드를 조립하자.

---

순서대로 볼트 조립

원래 민감한 제품들은

볼트머리에 마커를 칠하여 토크를 알고 조으지만

그 정도 까지는 아니라서 적정한 손맛으로 돌려준다.



다시 스티커를 붙여서 나사자리 마감을 마친다.



다시 이렇게 보니 내가 뭘했지 싶기도 하다 😅

---

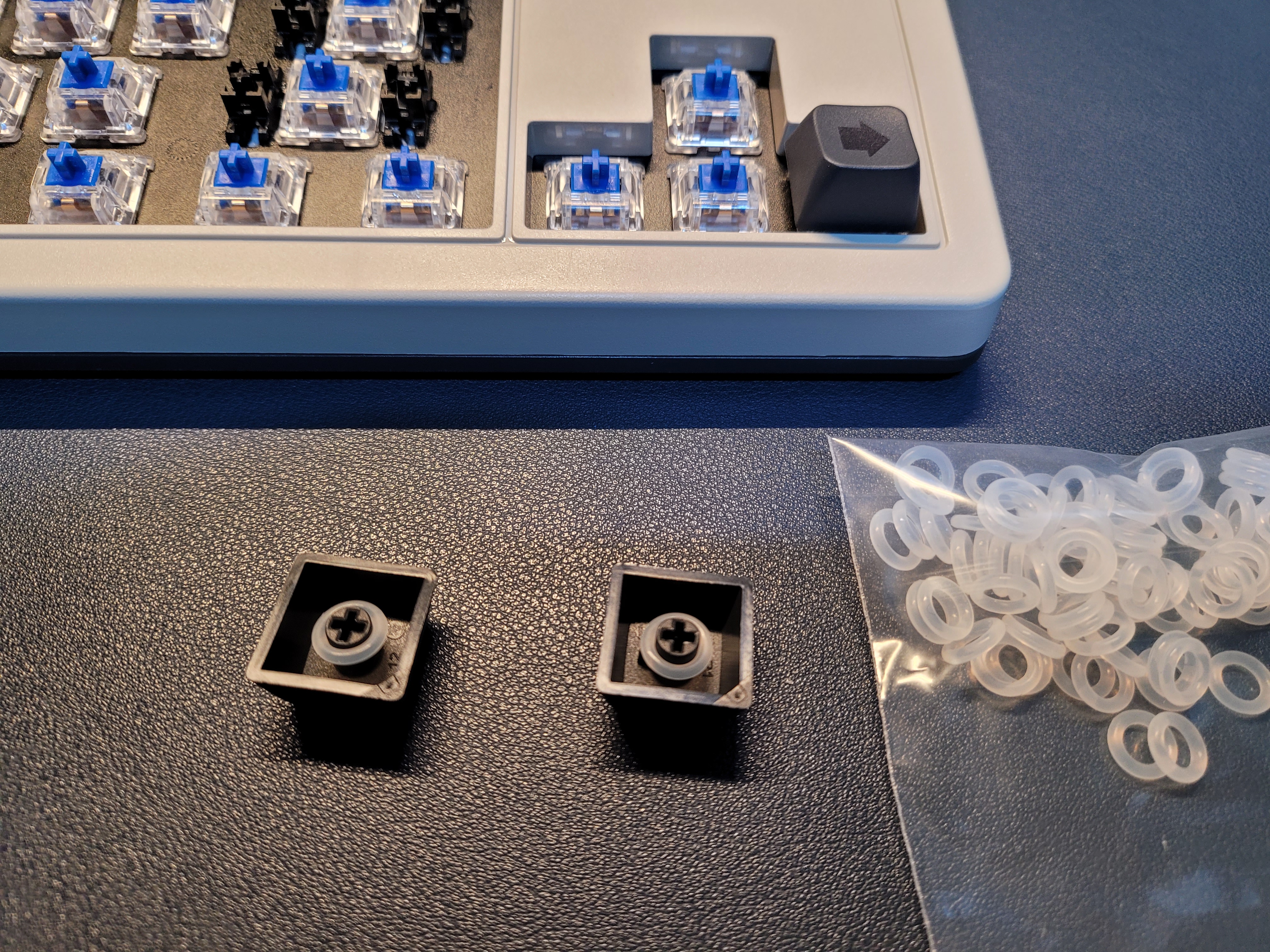

오링 작업

오링까지 끼우면 무소음이다.



가끔 코딩이 기막히게 잘되면

신나게 키보드를 두드리게 되는데

키캡과 스위치가 부딪히면서 소음이 심하게 난다.

이를 잡기 위하여 오링을 다 끼워준다.

---

완성!!

소리가 정갈하게 난다.

매우 만족스러운 작업물이다.



이렇게 사용하면 회사에서도 말이 안나올 듯하다.

---
